Рис. 2.39. Графики динамической регулировки усиления для передающего канала

2.3.5. Противоместные схемы

Чтобы сигнал микрофона не был слышен говорящему по телефону, используют балансный трансформатор (рис. 2.40). Микрофон присоединяется к его среднему выводу. Телефонная линия (характеризующаяся полным сопротивлением Zj, hhh) - присоединяется к правой части. Если величины сопротивлений 7л„нии и Zta равны, то сигналы с микрофона не будут поступать во вторичную обмотку трансформатора. Соответственно, речь абонента не слышна ему в своей телефонной трубке (подробнее см. стр. 31-32).

Каждый телефонный аппарат подключается к собственной линии с различными характеристиками (длиной линии, диаметром проводов и т.д.). Таким образом, сопротивление линии для каждого

Рис. 2.40. Противоместная схема, построенная на гибридном трансформаторе

телефонного аппарата будет различным. На практике длина линии, соединяющей телефонный аппарат и АТС, может быть от О до 10 км и более.

Теоретически эффективность балансной цепи Z рассчитывается для средней длины линии: 3 км для систем без АРУ и 5 км для систем с АРУ. Для других длин линии допускается определенный уровень местного эффекта. Он может быть понижен использованием двух противоместных цепей: одной - для линий короче 3 км, другой - для линий длиннее 5 км. Эти цепи могут выбираться автоматически. Критерий для выбора - результат измерения тока линии, а следовательно, и ее длины. В электронных телефонных аппаратах функции преобразователя выполняет компенсационно-преобразовательная мостовая схема. Она можетбыть простым резистив-ным мостом или проти во местным мостом на ИМС семейства TEA.

Резистивный мост

На рис. 2.41 показана хорошо известная схема резистивного моста с разговорным трактом. На рис. 2.41 .а схема изображена обычным образом. На рис. 2.41.6 та же цепь перерисована так, чтобы резистивный мост был более узнаваемым. Расчеты показывают, что достичь полной компенсации местного эффекта (по-английски - sidetone ) для любой длины линии очень трудно.

Преимуществом резистивного моста является лишь его простота. А главный недостаток виден на рис. 2.41. Балансная цепь является частью делителя по напряжению входящих сигналов. Этот мост будет вносить частотную зависимость входящих сигналов (от 3 до 4 дБ в диапазоне 300...3400 Гц).

Противоместный мост на ИМС ТЕЛ 1060

Резистивный мост может быть построен на ИМС TEA 1060. Тем не менее, изменения Z. по отношению к другой точке моста приводит к проблемам частотной зависимости входящих сигналов. Это проиллюстрировано на рис. 2.42. Новый мост называется противоместным мостом на ИМС ТЕА1060. На рис. 2.42а схема изображена обычным образом, а на

r1 620

МК Vcc

Микрофонный усилитель и

выходной j-каскад

SLPE

r9 20

с5 100

Приемный усилитель

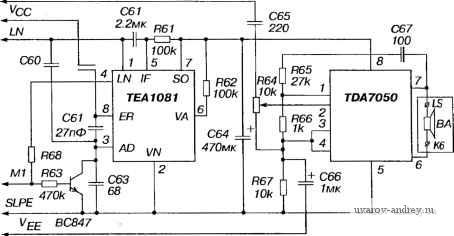

Рис. 2.41. Варианты изображения резистивного моста с разговорным трактом

пинии

+ С1 IOOmk

Микрофонный усилитель

Приемный усилитель

Рис. 2.42. Варианты изображения противоместного моста, построенного на микросхеме TEA 1060

рис. 2.426 перерисована так, чтобы был легко узнаваем резистивный противоместный мост.

Эта мостовая схема вносит всего лишь десятые доли децибела в частотную зависимость амплитуды входяших сигналов.

Более подробную информацию о построении мостовых схем можно получить из публикации фирмы PHILIPS: The ТЕА1060 family designers guide (Публикация 9398 341 10011). Обращайтесь в представительство фирмы PHILIPS в Вашем регионе.

2.3.6. Обеспечение работы

громкоговорящего режима

Существует две основных разновидности фом-коговорящего режима: прослушивание линии ( listening-in ) (микрофон не задействован) и полный громкоговорящий режим (по-английски - vhands-free или speaker-phone facility*)

В режиме прослушивания линии ( Iistening-in ) производится усиление принимаемого сигнала, чтобы через громкоговоритель сообщение могло быть услышано более чем одним человеком в комнате.

Набор номера при положенной трубке с прослушиванием линии ( on-hook dialling monitor ) удобно использовать для контроля сигнала готовности (долгий гудок, линия свободна) и сигналов посылки вызова. Можно слышать, как вызываемая сторона ответит Вам. После этого нужно взять трубку для проведения разговора.

На рис. 2.43 показана принципиальная схема, где усилитель фомкоговорителя соединен с выходом схемы разговор/передача . Для регулировки громкости используется потенциометр R64.

Существует две проблемы при осуществлении режима прослушивания линии : ограничения по питанию схемы изтелефоннойлинии и положительная обратная связь между фомкоговорителем и микрофоном трубки. Чтобы в достаточной степени питать цепи громкоговорителя должен использоваться электронный индуктор (ТЕА1081 на рис. 2.43). Он позволяет в достаточной степени использовать ток линии.

Схема аудиотракта показана на рис. 2.44. В зависимости от расстояния между громкоговорителем, размещенным в корпусе телефонного аппарата, и микрофоном трубки часть принимаемого сигнала обратно проходит через аудиотракт от микрофона в телефонную линию. Эта связь ослабляется специально вводимой противоместной цепью ( anti-sidetone network ). Общее ослабление микрофонного эффекта зависит от длины линии и оптимальности противоместной схемы.

Если схема работает неустойчиво, то будет слышен писк. Усиленный сначала на входе капсюля, а затем и усилителем фомкоговорителя, сигнал будет выходным для фомкоговорителя. Микрофонный эффект , проявляющийся писком, возникает, если общее усиление в тракте будет больше единицы. Обычно громкоговоритель издает писк, когда трубка лежит

Рис. 2.43. Схема разговорного тракта ТА с режимом прослушивания линии (на базе ИМ С TDA 7050) и цепями питания ИМС TEA 1081

Микрофонный усилитель

Микрофонный эффект

Противоместная схема

Усилитель громкоговорителя

Приемный усилитель

Рис. 2.44. Цепь прохождения паразитного сигнала, вызывающего микрофонный эффект, и противоместная схема, включенная для борьбы с ним

близко к корпусу телефонного аппарата, либо снимается (кладется) в начале (в конце) разговора. Сложныетелефонные аппараты снабжаются специальными защитными устройствами, которые исключают или ограничивают этот пищащий ( воющий ) эффект. На схеме разговорного тракта рис. 2.43 специальных защитных устройств нет.

Телефоны с полным громкоговорящим режимом (<hands-free telephones )

В предыдущем случае сигнал усиливался и управлял громкоговорителем, чтобы у абонента не было необходимости слушать сообщение через трубку Если поднять чувствительность микрофона, использовав дополнительный усилитель, то пользователь сможет также говорить по телефону с некоторого расстояния. Обычно отдельный микрофон встраивается в корпус телефонного аппарата. Пользователь может вести беседу без приложения трубки к уху. Такие телефоны называются телефонами с полным громкоговорящим режимом (по английски - hands-free telephones . Но и в этом случае проблемой становится микрофонный эффект . Ведь в ТА с громкоговорителем легко возникает петля положительной обратной связи (рис. 2.44). Вмонтированный в корпус высокочувствительный микро-

фон нельзя расположить далеко от громкоговорителя. Поэтому применяют специальные меры защиты от микрофонного эффекта , например, голосовые управляемые переключатели или дуплексные контрол-леры(тСО).

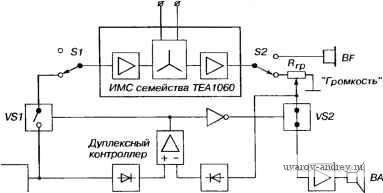

На рис. 2.45 изображена блок-схема ТА с режимом свободные руки и с громкоговорителем. Голосовые переключатели VSI и VS2 отключают канал, если он не находится в работе. Пусть ТА находится в передающем режиме (звук идет через микрофон базы), тогда VS1 - закрыт, а VS2 - открыт. Цепь обратной связи разомкнута. Управляет этим процессом разговорно-передающая цепь микросхемы семейства ТЕА1060. Применение микросхем TEAI060 в ТА с питанием от телефонной линии описаны в лабораторном отчете фирмы PHILIPS (ЕТТ 8508).

Если ТА находится в приемном режиме (идет аудиосигнал на громкоговоритель), то VS1 - открыт, а VS2 - закрыт, чтобы блокировать ПОС через микрофон базы.

Эффективнее применение переключаемых аттенюаторов в обоих каналах (вместо переключателей каналов с двумя фиксированными положениями: Вкл. и Выкл. ). Оба голосовых аттенюатора управляются дуплексным контроллером (DUCO). DUCO определяет, в каком канале сигнал имеет большую величину. Затем он включает аттенюатор в канале с более слабым сигналом и отключает аттенюатор канала с более сильным сигналом.

Развязка между громкоговорителем и микрофоном в большой степени зависит от уровня шума в комнате и условий прохождения сигнала в линии. Эти показатели влияют на правильность работы управляемой голосом схемы. Громкоговорящий режим ТА еще долго останется сложной проблемой для разработчиков ТА.

Телефонная линия

Микрофон в трубке

Телефонный капсюль

Микрофон в корпусе телефонного аппарата

громкоговоритель в корпусе телефонного аппарата

Рис. 2.45. Блок-схема телефонного аппарата с полным громкоговорящим режимом повышенного качества (голосовые аттенюаторы управляются дуплексным контроллером)

2.4. Тракт набора номера современного ТА

2.4.1. Импульсный электронный набор

Импульсная система набора использует прерывания тока линии для сообщения на АТС цифр набираемого телефонного номера. Число прерываний тока линии соответствует набранной цифре. Исключение составляет цифра О , которой соответствует 10 прерываний. Частота следования прерываний в цифре обычно составляет 10 Гц (на рис. 2.46), т.е.

tBun + tnpep = 100 МС.

В некоторых странах применяется и большая частота следования прерываний (16 Гц в Колумбии и 20 Гц в Японии). Цифры разделены временем, необходимым для возвращения в исходное состояние и затем в рабочее положение. Это время называется межцифровой паузой (! на рис. 2.46).

Отношение времени прерывания тока линии (tnpep.) И времени внутрицифровой паузы (1вцп) составляет 3:2 (60 мс tnpep. и 40 мс 1в„ ) или 2:1 (67 мс Bun) при периоде 100 мс (10 Гц).

tnpep. И 33 мс t,

вил

ицп

0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 t(s)

Цифра г

Межцифровая пауза

Цифра -2-

Рис. 2.46. Диаграмма тока телефонного аппарата при импульсном наборе номера (для США, Европы, стран СНГ). Набран номер 22 .

прер время прерывания тока линии (60 мс); tg - время внутрицифровой паузы (40 мс); мцп время межцифровой паузы (850 мс).

мым сигналам подобна дисковому номеронабирателю. Но в электронной системе требуется буфер памяти, т.к. кнопки на клавиатуре могут нажиматься гораздо быстрее, чем цифры могут уходить в набор. Этот буфер легко может быть приспособлен для работы в режиме повтор последнего набранного номера ( Redial ). Он позволяет перенабрать последний набиравшийся номер нажатием одной клавиши (обычно R или # ). Эту функцию имеют большинство импульсных номеронабирателей. Ошибка работы импульсного номеронабирателя колеблется в пределах ±10%. Некоторые типы импульсных номеронабирателей имеютстабильныеточные кварцы или керамические резонаторы.

Выходные сигналы логики электронных импульсных номеронабирателей имеют стандартизированные имена:

DP - цифровой импульсный сигнал, управляющий токовым прерывателем линии;

DP - инверсный ЛРсигнал:

Л/1 - сигнал Mute (блокировка). Вырабатывается, когда разговорный тракт должен быть блокирован. Активен во время набора номера, включая межцифровые паузы;

Ml- инверсный Ml сигнал;

М2 - цифровой блокирующий сигнал. В отличие от сигнала М/ этот сигнал активен только во время нажатий и формирования импульсов. Неактивен во время межцифровых пауз;

Л/3 - логические комбинации сигналов Ml и DP. (М3= Mix DP). Необходим для работы параллельных систем. Эти логические сигналы представлены на рис. 2.47.

Электронные импульсные номерона бира тел и

Кнопочные электронные импульсные номеронабиратели развивались для обслуживания абонентов, подключенных к АТС старого поколения. Эти АТС имеют лишь импульсную систему набора. Широкое распространение такой системы набора способствовало созданию ТА и с импульсной, и с частотной системой набора.

Импульсные номеронабиратели преобразуют сигналы нажатия клавиш в последовательность двоичных кодов. Коды управляют электронным коммутатором линии (реле или транзистором) и блокирующим переключателем разговорного тракта. Система электронного набора по вырабатывае-

JTlJil Jl R R FL

гл л гт п г

1 Г1 Г

ъги-иггъги

гггг1

Рис. 2.47. Логические сигналы, вырабатываемые электронным импульсным номеронабирателем при наборе 62

Способы включения импульсного номерона бира теля

Существуют два принципиально различных способа включения импульсного номеронабирателя в телефонном аппарате: параллельный и последовательный.

В последовательньгх импульсных системах прерыватель соединен последовательно с разговорным трактом (рис. 2.48.а). Прерыватель управляется DP-сигналом, т.к. разговорный тракт должен быть заблокирован или короткозамкнутсигналом Ml.

В последовательных системах набора легче сконструировать интерфейс (питающие и логические сигналы) между разговорным и наборным трактами. Преимущества последовательных систем:

а) необходим только один линейный интерфейс;

б) небольшое число внешних компонентов;

в) отсутствует блокировка от пощелкиваний, т.к. раз-

говорный тракт остается включенным;

г) облегчен доступ к дополнительным возможностям набора.

В параллельных импульсных системах (рис. 2.48.6) прерыватель открыт. Когда ТА переводится в режим набора, разговорный тракт отсоединяется сигналом Ml. При этом ток проходит наборный тракт (МЗ). После набора (МЗ) ключ прерывателя открывается. Разговорный тракт снова подключается к линии.

Параллельная система имеет по меньшей мере два линейных интерфейса. Выключение управляется сигналом Ml, а импульсный набор - сигналом М 3. П реимущества параллел ьн ых систем:

а) она совмещена с обычным ТА;

б) разговорный тракт может быть размещен в трубке,

где он будет менее чувствительным к радиочастотным излучениям (RFI).

На рис. 2.49 показана практическая схема последовательного импульсного номеронабирателя на двух транзисторах. Чтобы правильно управлять этой схемой, импульсный номеронабиратель должен генерировать DP-сигнал на открытом выходе.

Пока трубка положена на ТА, буфер памяти последнего набранного номера питается специальным электролитическим конденсатором С1. От разряда конденсатора С1 через выключенный разговорно-передающий тракт его предохраняет диод VD1. Продолжительность времени, в течение которого возможен автоматический повтор последнего набираемого номера, составляет от нескольких минут до получаса. Время зависит от первоначального напряжения на обкладках конденсатора, разрядного тока, а также емкости и тока утечки конденсатора.

Время поддержания готовности режима Redial может быть увеличено, если взять питание (несколько миллиампер) с телефонной линии через резистор Rn T. номиналом несколько мегаом. Этот метод обозначен пунктиром на рис. 2.49. Но большинство телефонных компаний этот метод не разрешают.

Самый надежный способ продления времени хранения информации в буфере - использовать батарейки.

Разговорный тракт

--Ml

Ml

Разговорный тракт

M3=M1xDP

0-1-

R пит ГЛ}--5М

VD1 1

Разговорная схема

Схема

набора номера

Рис. 2.49. Цепь полярного прерывателя для последовательного импульсного номеронабирателя

Рис. 2.48. Блок-схемы импульсных систем набора: а) последовательная система; б) параллельная система.

Альтернативные системы импульсного набора номера

Они существуют в Норвегии (Осло) и в Швеции. Суть этих систем просматривается из приведенной табл. 2.2.

Таблица 2.2

Эти различия не проблематичны для телефонных аппаратов, работающихлишь в режиме импульсного набора номера. Ведь адаптировать общепринятую систему импульсного набора в одну из этих систем очень просто. Достаточно переименовать кнопки наборного поля.

Если необходимо аналогичную адаптацию произвести для телефонного аппарата, работающего в обеих системах набора (импульсной и частотной), то это окажется невозможным. Дело в том, что кнопки для этих видов набора имеют различные функции. Проблема решается лишь созданием специального номеронабирателя.

пользуются только цифры 0; I...9. В некоторых системах задействуются еще кнопки .X и *+: или даже все 16 комбинаций для специальных функций.

Соответствия пар частот кнопкам набора номера на полной клавиатуре телефонного аппарата приведены втабл. 2.3.

Таблица 2.3

Максимальная скорость набора номера в системе частотного набора составляет 7 цифр в секунду. Для сравнения в импульсной системе набора скорость составляет 0,8 цифры в секунду (при частоте 10 Гц). Преимущество системы DTMF по скорости набора почти десятикратное! Вид сигнала DTMF в телефонной линии представлен на рис. 2.50.

2.4.2. Система частотного (тонального) набора

в 1970 году была изобретена новая система набора номера. Цель ее создания - сделать процесс набора более надежным и ускортьего. В этой системе цифры передаются двумя частотами (тонами) одновременно. Ей дано название DTMF (Dual-Tone Multi-Frequency). Удобно ее называть системой частотного (тонального) набора.

Тональные частоты выбраны таким образом, чтобы избежать гармонических помех от речевых сигналов. В системе DTMF применено восемь частот: четыре в нижней частотной группе (697...941 Гц) и четыре в верхней (1209... 1633Гц). Правильная цифра определяется одним тоном из верхней частотной группы и одним - из нижней. Всего существует 16 возможных комбинаций (табл. 2.3). Чаще всего ис-

Рис. 2.50. Временной график сигнала частотного набора в телефонной линии

Кроме функции набора номера, система частотного набора позволяет осуществлять пизкоскорост-ную передачу данных. Можно осуществлять банковские операции излома, проверять кредитные карточки, дистанционно управлять операциями. Возможно проведение обменных операций.

Генерирование тоновых сигналов

Для генерирования тонов частотного набора используются два перестраиваемых генератора. Один из них -для нижней частотной фуппы (697...941 Гц), другой - для верхней частотной (1209... 1633 Гц) группы. Требования к стабильности генерируемых частот очень жесткие (обычно ± 1,5% от диапазона), поэтому первые LC-генераторы содержал и тяжелую дорогостоящую катушку.

в 1974 году появилась 1С технология. На рынок выпустили полупроводниковые генераторы и два синтезатора. Они генерировали DTMF тона высокого для того времени качества. Генератор давал стабильную частоту 3 579545 Гц. которая преобразовывалась в DTMF частоты с небольшой погрешностью. Во многих странах также стали использовать дешевые 3,58 МГц керамические резонаторы.

СЕРТ установила требования для частотных искажений DTMF тонов. Обший уровень мощности всех нежелательных частотных составляющих должен быть ниже на 20 дБ относительно уровня фиксированных частот нижней частотной гругиты.

Уровеньлюбых нежелательных частотных составляющих не должен превышать следующих пределов (рис. 2.52):

Требования к тонам частотного набора по амплитуде и искажениям

СЕРТ (Conference des Administrations des Postes et des Telecommunications) устанавливает две группы требований по амплитуде (табл. 2.4).

Таблица 2.4.

Графически обе группы условий (опции) показаны на рис. 2.51. Точка пересечения амплитуд сигналов нижней и верхней частотных групп должна попадать внутрь построенного шестиугольника. Разница между амплитудами сигналов верхней и нижней частотных групп создается специально и называется предыскажением (pre-emphasis).

Эта разница компенсируется потерями в линии, которые возрастают с частотой. В Европе требования к амплитуде должны выполняться на всех линиях и в широком диапазоне температур внешней среды. Для этого применяются порой дополнительные стабилизационные меры, например, дилеры PHILIPS предлагают стабилизаторы напряжения на ИМС.

А (дБм)

т

к к X X

о. ш CQ

Опция 1

Опция 2

-15 -10 -5 Б (дБм)

Нижняя частотная группа

Рис .2.51. Графическое начертание амплитудных требований к тонам частотного набора СЕРТ

0.3... 4,3 кГц -ЗЗдБм 4,3 ... 28 кГц - 37дБм 28 ... 70 кГц - 70дБм 70... 200 кГц -вОдБм более 200 кГц - 70 дБм

f, кГц

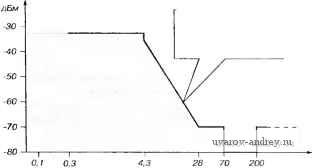

Рис . 2.52. График предельных уровней нежелательных частотных составляющих сигналов частотного набора

Эти ограничения не составляют большой проблемы для LC и RC DTMF-генераторов. Сложнее дело обстоит для генераторов, которые генерируют большое количество гармоник (табл. 2.5).

В генераторе PCD33I0/11/12 частоты синтезируются из 23 компонентов волны за один период синусоиды. Наиболее мощными при этом становятся гармоники: 22-я , 24-я, 45-я и 47-я. На рис. 2.53 показана синтезированная синусоидальная волна. Количество временных дискрет одинаково для всех DTMF-TOHOB, т.е. 23. Амплитуды квантованы до пятибитной точности.

Чтобы уменьшить эти частотные искажения до вышеизложенных требований СЕРТ, требуются

Таблица 2.5. Погрешности генератора тональных частот PCD 3310/11/12

Рис. 2.53. График синтезированной синусоидальной волны

Требования к девиации амплитуды DTMF-TOHOB в телефонных сетях США

Требования для США несколько легче в?лпол-нить, чем европейские. Амплитудные требования показаны на рис. 2.55. Эти требования практически совпадают с нормами ГОСТ 7153-85. Даны два предела: один для тока линии 25мА, другое! для тока линии 100 мА. Для среднего тока линии максимальный и минимальный пределы .можно прочесть на графике.

Автоматическая регулировка усиления (АРУ) желательна, но не обязательна. Если АРУ не используется, то амплитуды DTMF частот должны оставаться в заштрихованной крест-накрест части фигуры (рис. 2.55). Максимальный уровень дан иа графике для предельных значений уровня обеих частотных групп.

фильтруюшие компоненты высокого качества. Однако такой фильтр влияет на амплитуду DTMF-to-нов, особенно на сигналы верхней частотной Фуппы.

в связи с эти все производимые фирмой PHILIPS CMOS, DTMF номеронабиратели, генераторы, микроконтроллеры с ОТМЕнаборниками имеют необходимые фильтры, выполненные на ИМС.

Генератор PCD3310, например, имеет отключаемый емкостной фильтр на ИМС. Спектр генерируемой им цифры 1 показан на рис. 2.54.

-10-

-I-1--

-15 -10 -5

Нижняя частотная группа

о

Рис. 2.55. графическое представление амплитудных требований к тонам частотного набора (для телефонных сетей США)

*<> Частота (кГц) 0

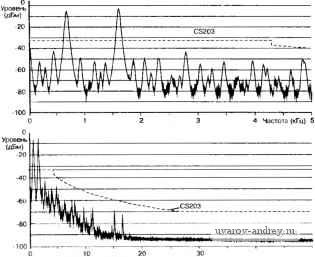

Рис. 2.54. Гоафики типового спектра частот DTMF -сигнала при наборе цифры 1 после частотнонезависимого усиления на 6 дБ

Связь С телефонной линией

Генерируемые DTMF-наборником частоты, уходящие в телефонную линию, должны отвечать опи-санным выше требованиям по постоянному и переменному токам. Имеется в виду баланс возвратных потерь (BRL) и падение напряжения, как функции оттока линии.

Большинство биполярных частотных номеронабирателей включаются в линию через интерфейс на ИМС (рис. 2.56). Номеронабиратель питается от вспомогательного источника разговорного тракта. DTMF тона передаются в телефонную линию через интерфейс разговорной цепи. Сигнал Mute генерируется DTMF наборником и управляет отключением разговорной цепи. Он определяет, когда передавать в линию речь, а когда - тональные сигналы набора. Переключение с разговорного режима в режим набора (и обратно) реализовано без заметно слышимых щелчков.

Разговорный и наборный тракты телефонного аппарата могут присоединяться к линии тем же самым интерфейсом. Такое построение называется схемой с общим интерфейсом (рис. 2.57). Когда часть сигнала частотного набора проходит в телефонный капсюль, то она маскируется специальным тоном.

Если соответствующая разговорная цепь не может пропустить тона частотного набора в телефонную линию, то для номеронабирателя должен использоваться отдельный интерфейс. Он обычно требует большого количества дискретных компонентов.

Разговорная схема

Тональный номеронабиратель, соединенный с разговорной схемой

Рис. 2.56. Схема включения биполярного частотного номеронабирателя в телефонную линию

а/Ь

ИМС семейства TEA 1060

питание

MUTE

DTMF

отключение

BST74/76

PCD3310 <

-л Разговорная схема

-л- Цепь набра номера (частотный / импульсный)

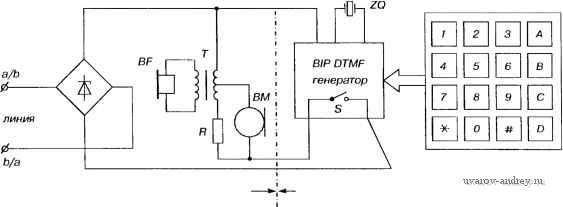

Рис. 2.57. Блок-схема примерного построения телефонного аппарата с общим интерфейсом линии

2.5. Тракт оповещения абонента о входящем вызове

(тракт звонка)

2.5.1. Питание вызывных устройств

2.5.2. Характеристики вызывных устройств

Принципы питания тракта звонка ТА описывались в начале этой главы. Постоянный ток линии поступает в ТА через входной диодный мост, который обладает некоторым активным сопротивлением и высокой индуктивностью. В постоянном токе АТС всегда присутствуют сигналы переменного тока: наборные тона, гон Заня го , тарифные импульсы, напряжения звонка. Последнее напряжение должно быть достаточно большим, чтобы раздался звонок у вызываемого абонента. В некоторых АТС для звонка может использоваться дополнительный сигнал постоянного тока.

Когда трубка положена, цепьзвонкасоединенас телефонной линией через последовательно включенные конденсатор С1 и резистор R1. Конденсатор блокирует сигнал постоянного тока, а резистор определяет минимальное сопротивление (рис. 2.58). Он осуществляет защиту от наводок, образующихся при ударах молнии, от других магистральных выбросов. На резисторе гасится излишек входного напряжения, чтобы позволить нормально функционировать микросхеме электронного звонка.

Переменное напряжение в линии (например, 50 В 25 Гц) преобразуется в постоянное напряжение и,в, питающееэквивалентзвонка- Кэкв. (рис. 2.58). Запитанная микросхема звонка генерирует переменный сигнал. Выходной переменный сигнал микросхемы поступает на звуковой преобразователь, который и издает слышимый вызываемым абонентом звук.

Телефонные компании определяют требуемое минимальное входное сопротивление Zbx Оно определяется схемой включения звонка (последовательно или параллельно). На рис. 2.59 показана схема включения простой двухчастотной цепи звонка с пьезоэлектрическим преобразователем.

В тракт звонка ТА могут подаваться из линии сигналы амплитудой 32...90В с частотой 25...50Гц (минимум вЯпонии 16 Гц, максимум 60 Гц). С появлением в линии сигнала или серии сигналов вызова срабатывает цепь звонка. Временные характеристики переменного напряжения отличаются не только в разных странах, но и в различных типах АТС.

Важной характеристикой является сопротивление звонковой цепи. С одной стороны энергия звонка ограничена возможностями линии, с другой стороны требуется сигнал звонкадостаточной громкости. Уровень сигнала зависит не только от длины линии, но и от количества звонковых цепей, соединенных параллельно в этой линии. Эффективный способ повышения слышимости звонка - увеличение частоты сигнала вызова до 500... 1500 Гц. Чувствительность человеческого уха в этом диапазоне частот выше. Эти частоты луч ше могут сл ышать также люди с дефектами слуха и пожилые.

ь

зкв

Рис. 2.58. Схема выпрямления переменного напряжения сигнала вызова, поступающего из линии

Микросхема звонка

Рис. 2.59. Схема включения двухчастотной цепи звонка с пьезоэлектрическим преобразователем
