2.5.3. Многочастотные звонки

Электронные тональные звонки издают звуки, когда на них приходят сигналы переменного тока. В зависимости от типа звонка они могут быть одно-, двух-, грех- или многотоновыми. Многотоновые сигналы приятнее на слух. Такие звонки включают в себя частотный генератор. С приходом на его вход выпрямленных сигналов вызова он генерирует заданную последовательность тонов. Частота модулируется в LF ритме. Звучит трель. Двух- и трехтоновые звонки могут длительно воспроизводить заданные частотные комбинации.

Наиболее совершенный звонок - многочастотный, который может воспроизводить полные мелодии. По ним можно легко узнать нужный ТА среди многих звонящих телефонных аппаратов в офисе. На рис. 2.60 показаны четыре мелодии стандарта PCD 3360.

TS2 TS1

нижн. нижн.

коды частот 333444 222 777 666

нижн. верхн.

j-j j3 j-3 j-3 j-3

Звонком может служить пьезоэлектрический преобразователь (РХЕ) или небольшой громкоговоритель. РХЕ очень удобен, так как его можно соединить непосредственно к высокоомному выходу поверхностных волн. При тщательной разработке он может эффективно работать на более высоких частотах.

Трудность с небольшим громкоговорителем в том, что он должен иметь высокое сопротивление (несколько килоом) и поэтому он очень дорог. Чтобы управлять низким сопротивлением громкоговорителя (например, 50 Ом), необходимо использовать согласующий трансформатор или выходной каскад класса D. Когда телефонный аппарат находится в режиме громкоговорителя (DM =низкий), PCD 3360 имеет выходной каскад D класса.

Электронный звонок имеет еще ряд особенностей. При импульсном наборе (10 Гц) на параллельном ТА работает защита от позвякивания. Интересная функция - автоматическое нарастание громкости звука. Уровень громкости пошагово возрастаете каждым новым сигналом вызова, если трубку не снимают.

На выходе микросхемы PCD 3360 - дельта-модулирован-ный синусоидальный сигнал, который приблизительно нагюмина-ет синусоиду, квантованную частотой 32 кГц (рис. 2.61).

коды частот 1313 131313131313

верхн. нижн.

f2 fi j-g j<i j- j-i

коды частот 4545454545454545

верхн. верхн.

коды частот 444 044 4044 444400 Рис. 2.60. Примеры стандартных мелодий, воспроизводимых семичастотным звонком (PCD 3360}

DM=BEPXH.

Пьезоэлектрический

преобразователь

ом=нижн.

громко- говоритель

Траб. =48 x 31,25 1500 мкс-

-it i

t,mkc

31,25mkc

Рис. 2.61. Выходные сигналы генератора PCD 3360 в режимах работы с пьезоэлектрическим преобразователем и с громкоговорителем (каждый импульс имеет продолжительность t)

2.6. Телефонные аппараты с расширенными сервисными

возможностями

2.6.1. Краткое описание и

терминология расширенных сервисных возможностей ТА

Вы ознакомились с общими принципами построения схем телефонных аппаратов и основами их взаимодействия с АТС.

Эти принципы и алгоритмы выработаны на протяжении сотни лет и останутся такими еще по крайней мере столько же. Естественно, что телефонный аппарат совершенствуется, и его дополнительные (как теперь принято говорить - сервисные) возможности непрерывно расширяются и дополняются.

позволяя нам более эффективно использовать телефонную сеть и экономить свое время и средства.

Но для этого необходимо знать, что нам может предоставить современный телефонный аппарат дома или в офисе. Поэтому в данную главу мы вкпю-чили описание одного из образцов такого аппарата. Внимательно прочтите это описание, а затем Вы сможете сделать свой выбор. Телефонные аппараты срасширенными сервисными возможностями име-ютанглоязычное название fcature-phoncs. Расширяются возможности базовых функций:

speech proces.sing -o6pa6oTKa речи;

dianing -Ha6op номера;

alerting -Bbi30B абонента.

Функции, расширяющие возможности разговорного тракта Receiver volume control*

(регулировка громкости речи в телефонной трубке)

Listening-in

(прослушивание линии)

Hands-free

( свободные руки при разговоре, т.е. полный громкоговорящий режим)

Пользователю предоставляется возможность регулировать громкость звучания голоса абонента по своему усмотрению. Регулировка может быть плавной или ступенчатой. Характеризует разговорный тракт ТА, который ограничивается тихим разговором через телефонную трубку.

Эта цепь используется для усиления сигналов, чтобы его могли слышать одновременно несколько человек через громкоговоритель. Проблемой является микрофонный эффект в цепи микрофон трубки громкоговоритель и питание периферии от телефонной линии (питание для громкоговорителя). Микрофон на корпусе ТА не используется либо отсутствует.

Используя эту цепь, абонент может перевести беседу через телефонную трубку ( тихий разговор ) надополнительный микрофон и громкоговоритель для проведения телефонных конференций. Так же как и в случае режима Listening-in , проблему составляет микрофонный эффект цепи дополнительного микрофона и громкоговорителя. В силе остаются и проблемы питания. Микрофонный эффект существенно ослабляют использованием голосового переключателя или дуплексного контроллера (DL1CO). Эти контроллеры определяют, передающую или приемную цепь включить в линию. При этом не желательно говорить одновременно с собеседником.

Функции, расширяющие возможности тракта набора номера

Redial

(повтор)

Extended redial

(расширенный повтор)

Confidence tone*

(маскирующий тон)

Последний набранный телефонный номер автоматически заносится в буфер памяти. При этом стирается предшествующий ему и записанный в памяти телефонный номер. Возможен повторный набор одним нажатием клавиши Redial . Применяется, когда абонент не берет трубку или вызываемый номер занят.

Телефонные номера долгое время хранятся в отдельном устройстве памяти. Они не стираются при новых наборах номера. Для занесения телефонных номеров в память имеется специальная кнопка. Дозвон из памяти организуется также нажатием специальной кнопки и номера ячейки памяти.

Тихие тона звучат в трубке, сообщая, что нажимаются кнопки номеронабирателя.

Emergency са11

(экстренный звонок)

Note pad

(блокнотдля заметок)

Позволяет проводить прямой набор номера по горячей линии , например, 01 - пожарная служба,02 - милиция, 03-скорая помощь и т.д. Предварительно эти номера необходимо ввести в соответствующий раздел памяти. В развитых странах возможны другие варианты использования этого режима.

Позволяет занести в память телефонный номер во время телефонного разговора, если в ходе этого разговора Вам этот номер сообщили. После того как вы повесите и снимите трубку, этот номер может быть автоматически набран, если будет нажата соответствующая кнопка.

Repertory dial

(каталог постоянных абонентов)

Это устройство содержит каталог абонентов, которым Вы звоните регулярно.

Возможны два варианта. Если используется стандартная клавиатура (0...9), то в этом списке можетбыть до 10 абонентов. Для набора номера из списка нажимается специальная оавиша, затем одна цифра на клавиатуре, соответствующая ячейке с номером желаемого абонента.

Возможен вариант использования специальной клавиатуры. Каждой клавише в ней присваивается одна (иногда две) ячейки памяти. Пользователь карандашом заносит имена абонентов в таблички, размещенные у соответствующих клавиш. Каждая кнопка памяти получает наименование. Это очень облегчает работу, если список постоянных обонентов большой.

Если каждой кнопке присваивается по два телефон ных номера, то на всю дополнительную клавиатуру добавляется еще одна кнопка. С ее нажатием открывается возможность дозвона со вторых номеров кнопок. Иногда эти уровни памяти называют верхний/нижний .

Такой набор ( КереПогу dial ) также называют one-touch тетогу (память с одного прикосновения).

Chain dialling

(цепной набор)

Musicon hold (музыка в режиме hold)

РАВХрге-digits

(преддозвон при работе с мини-АТС)

Flash

( электронный отбой линии )

Это набор нескольких цифровых групп подряд, хранимых в различных ячейках памяти. Такой набор бывает полезен для набора длинных, сложных номеров. В одной ячейке может храниться международный код страны и города, а в нескольких других - номера абонентов из этой страны и города, с которыми Вы перезван и ваетесь.

Это устройство позволяет синтезировать мелодию. Она слышна абоненту на другом конце линии и сообщает о том, что телефон, на который он позвонил, переведен в режим HOLD , а не отсоединен от линии.

Используется, если ТА присоединен к собственной мини-АТС (или РАВХ). Чтобы с такого ТА выйти на городскую АТС, необходимо набрать одну или несколько цифр. Затем будет услышан сигнал готовности городской АТС. Лишь после этого можно набирать необходимый городской (междугородный) номер. Чтобы избежать постоянного набора одного и того же кода выхода на город , введен режим преддозвоиа . Внаборнике должна быть цепь, которая определяет этот режим предцозвона для его автоматической вставки во время паузы фиксированной продолжительности ( например, от 1 до 3 секунд).

Эта цепьтакже называется регистром перезвона или функцией белой кнопки . Он используется для оповещения местной АТС, что звонок следует отменить. После того, как будет слышен тон готовности АТС, звонящий абонент может продолжить набор обычным путем. Режим FLASH организуется двумя способами: соединением проводов а и в с земельным проводом ТА или коротким прерыванием постоянного тока линии. Оба метода определяются телефонной станцией (РАВХ). Она выдает сигнал готовности звонящему абоненту. Продолжительность операции Flash стандартизирована по времени: 100 мс, за исключением Франции (270 мс) и США ( 650 мс).

Floating НАМ

(эффективное использование оперативной памяти)

On-huuk dialling*

(набор номера без снятия трубки)

Mix-mode dialling*

(комбинированный

Это не какое-то устройство, а метод, чтобы использовать оперативную память более эффективно. Телефонный номер международного звонка может быть очень длинным, но обычный средний телефонный номер может быть намного короче номера максимальной длины. Вместо того, чтобы выделять полный блок памяти каждому номеру, используют оптимально емкость оперативной памяти. Пространство памяти заполняется компактно, без пустых мест. Обычно имеется индикатор заполнения памяти.

В этом режиме абонент, не снимая трубки, производит набор номера. При этом абонент прослушивает линию. Когда ему ответили, он снимает трубку и говорит. Для прослушивания линии используется встроенный громкоговоритель.

Существует два метода набора номера: импульсный (pulse) и тональный (tone). В большинстве стран функционируют как импульсные, так и тональные АТС. По экономическим соображениям телефонные компании используют ТА с обоими методами набора в каждом ТА. Эти ТА могут использоваться для комбинированного набора. Первая часть телефонного номера должна быть набрана в импульсном режиме. Вторая часть номера (обычно при звонке на большое расстояние) в тональном режиме. Кроме того, можно использовать эти ТА для работы с оборудованием, которое требует низкоскоростную передачу данных (банковские операции из дома, проверка кредитных карточек, дистанционное управление). Использование импульсного и тонального способов набора во время одного звонка называется комбинированным набором.

2.6.2. Сохранение информации в

памяти телефонного аппарата

Даже если телефонная трубка не снята, требуется, чтобы телефонные номера надежно хранились в памяти. Достичь этого можно несколькими путями:

1) Mains ротеег(питание из линии). Питание ТА и опе-

ративной памяти происходит от телефонной линии. Проблема возникает, когда ТА отсоединяют отлипни или когда случаются повреждениялинии. Такой способ очень ненадежен для сохранения информации в памяти.

2) On-hook current (питание током линии при положенной трубке). Некоторые телефонные компании допускают небольшой ток линии, когда трубка не снята. Этот резервный ток офаничивается несколькими десятками микроампер. Он протекает через офаничительный резистор.

3) Battery (батарея). Неудобство резервной батареи в том, что она имеет офаниченный срок годности, занимает много места, стоит денег Также необходима установка двух дополнительных диодов, которые защищают по питанию вход микросхемы от напряжения телефонной линии (когдатрубка снята) или от батареи (когда трубка положена). Схема включения приведена на рис. 2.62.

Другим неудобством является падение напряжения надиоде, что приводит к потерям. Левый диод обычно типа Шоттки. Это офаничивает потери, ведь на нем падает 0,3В вместо 0,7В (у обычных диодов).

Capacitor (конденсатор). На схеме (рис. 2.62.) батарея может быть заменена на конденсатор большой емкости. Сделать это можно только в случае, если память построена на микросхеме, и если ставится задача удерживать номер в памяти не более 5...30 минут Диод в правой части схемы в этом случае можно исключить.

Питание линии через +

разговорную -схему

ИМС наборника с памятью

Батарея резервного питания

Рис. 2.62. Схема резервного питания оперативной памяти ТА от встроенных батарей

2.6.3. Основы построения

фирменных ТА (на примере элементной базы PHILIPS)

Для каждой из основных функций (набор, вызов, разговор) в ТА может применяться отдельная микросхема. При расширении этих функций применяются микросхемы повышенной интеграции или несколько микросхем. Проблема питания гакихТА встает более остро, чем у описанных ранее. Ведь дополнительные элементы требуют дополни тельного питания. В некоторых случаях бывает необходимо принимать во внимание возможности .тнии по пи-

сервисные

Первклю ча тел ь импульсный набор / тональний набор

Рис. 2.63. Блок-схема ТА с расширенными возможностями, использующего управляющий микроконтроллер PCD3315C

□ИНН

□

Рис. 2.64. Блок-схема ТА, использующего управляющий микроконтроллер PCD3343

a/b линия Ь/а

ЖКИ t часы календарь

□ншиц

ИННЕЕ

Перекл. импульсный иабор/FLASH

Допол. клавиатура

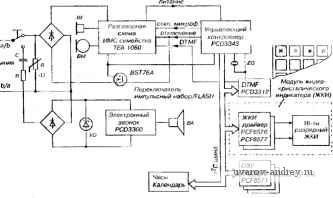

Рис. 2.65. Блок-схема ТА на ИМСРС03344 с микроконтроллером, генератором DTMF на ИМС с дополнительным модулем

танию. По соображениям производства/реализации сформировалось направление дальнейшего развития сложных ТА - интеграция всех трех функций в одну микросхему. Конечно в перспективе такую интеграцию будут обеспечивать BiCMOS или аналоговые CMOS. В настоящее же время более эффективно использовать биполярные технологии для разговорного тракта и цепей звонка, а для наборной части - CMOS технологии. Сегодня подходы к построению трех основных частей ТА должны рассматриваться раздельно.

Возможны два подхода к построению разговорного тракта:

а) Наодной микросхеме реализованы основные функции передачи речи и встроены каначы listening-in и hands-free . Такие микросхемы существую г в трех модификациях: для базовых моделей ТА. для базовых моделей ТА со встроенной функцией listening-in , полный вариант (базовая версия, listening-in , hands-free ).

б) Блочное построение. Для всех ТА используется микросхема TEA 1060. В ТА с режимом listening-in* устанавливаются допо;п1ительно микросхемы TEA 1081 и TDA70550. Аналогичным образом устанавливается режим hands-free .

Номеронабиратели могут быть построены потрем вариантам.

а) Единая микросхема, включающая микроконтроллер, память, управление жидкокристаллическим дисплеем, DTMF (систему частотного набора), часы и календарь. Часто такая микросхема недорогая, но такой дизайн не дает возможностей для изменений.

б) Встроенный блок, созданный по средствам FC шины, соединенной с ИМС. Это много-чиповая, функционально гибкая конструкция. Примеры приводятся на рисунках 2.63 и 2.64. Производительность FC шины составляет 100 кбит/с, что вполне достаточно для применения в очень сложных схемах ТА.

в) Телефонный аппарат с базовыми функциями с добавочным модулем для жидкокристаллического дисплея и функцией часов и календаря.

Контроллер включает память номеронабирателя и генератор тонов ОТМЕ(частотного набора). Дополнительный модуль управления жидкокристаллическим индикатором включает часы и календарь. Он ставится в ТА при необходимости. Такой телефонный аппарат экономически выгоднее первых двух. Пример ТА на микросхеме PCD3344/002 и PCD3344/004 представлен на рис. 2.65.

Патент на изобретение PC шины принадлежит фирме PHILIPS. Подробную информацию об PC шине можно получить у представителей фирмы PHILIPS. Обращайтесь к региональным представителям и дилерам фирмы PHILIPS.

2.7. Рекомендации пользователям зарубежных ТА

(на примере ТА PANASONIC КХ-Т2365))

Вы прочли вторую главу, прошли путь от простейших ТА начала века до современных ТА, имеющих большие возможности. Большинство пользователей, купив престижный ТА, продолжают использовать его по-старинке : снять трубку - набрать номер - поговорить - положить трубку. Люди просто не догадываются о тех возможностях, которые заложили в ТА разработчики. Пора Вас с ними ознакомить.

Итак, Вы собираетесь приобрести фирменный телефонный аппарате расширенными сервисными возможностями. Каждая из Ваших возможных покупок может иметь особенности, некоторые функ-

ции могут отсутствовать. Но базовые функции, позволяющие осуществлять телефонный звонок или ответить на вызов, будут присутствовать всегда. Дополнительные функции, даже на аппаратах производства различных фирм, вводятся в действие кнопками со стандартизированными наименованиями и символами. Рассмотрим работу наиболее типового, широко распространенного ТА с хорошим набором сервисных функций. Выбор пал на модель Panasonic КХ-Т2365.

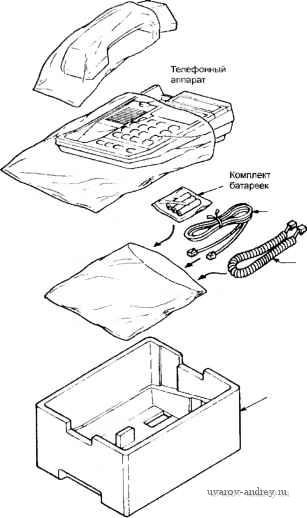

Приобретете Вы этот ТА в типовой комплектации, приведенной на рис. 2.66.

Телефонная трубка

ТА Panasonic КХ-Т2365 в сборе

Шнур соединения с линией

Шнур грисоединения телефонной трубки

Защитная пенопластовая коробка

Комплект документов;

- Инструкция по эксплуатации (обычио две, одна из которых на русском языке),

- Гарантийные документы.

Рис. 2.66. Типовая комплектация при продаже фирменного телефонного аппарата

Переключатель режима набора номера ИМПУЛЬСНЫЙ - ТОНАЛЬНЫЙ

DIALING MODE

15-ти кнопочное поле записной книжки

8 кнопок дополнительнои клавиатуры

PULSE.. TONE

Переключатель громкости звонка

ОТКЛЮЧЕН-ТИХО-ГРОМКО

RINGER

Ofh ... high low

12 кнопок основной клавиатуры

TO HANDSET Гнездо для присоединения LUHVpa телефонной трубки

Жидкокристаллический дисплей (условно высвечены все возможные символы)

PROGRAM LOWER MEMO REOIAL

8Р0ЧЧ559г1Ч0

Держатель телефонной трубки:

- В одном положении (зубчик спрятан) используется для стоящего на столе ТА.

- В перевернутом положении зубчик используется для удержания трубки на висящем ТА-

TOTEL. LINE J Гнездо для подключения шнура телефонной линии

Гнездо для подключения выносного источника питания

Сменный шнур присоединения телефонной трубки

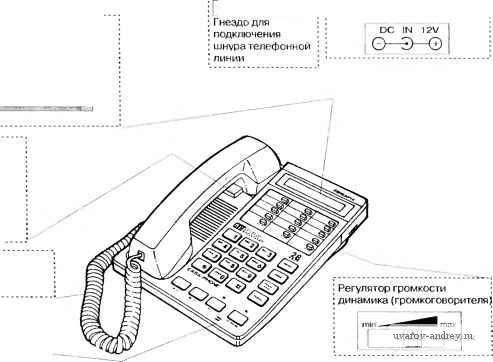

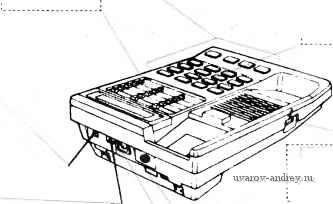

Рис. 2.67. Назначение основных узлов и органов регулировки ТА Panasonic КХ-Т2365

Ктелефонной линии ТА присоединяется отдельным шнуром. Его длина может выбираться пользователем. Может быть выбран и длинный спиралевидный вариант, если Вы собираетесь ходить с ТА по комнате. Соединительный шнур имеет на обоих концах вилки.

Если Ваша квартира оборудована телефонной розеткой предыдущего поколения отечественного производства (РТ-2), то Вам придется заменить ее на специальную розетку. Если у Вас установлены штепсельные розетки РТШК-1У, то придется при-

обрести специальный переходник. Такие переходники рассчитаны на подключение 1-2 ТА.

Шнур для подключения телефонной трубки к корпусу ТА, поставляемый вместе с ним, может быть заменен на шнур необходимой длины. При покупке дополнительного шнура следует обращать внимание, чтобы он был четырехпроводным (шнуры для соединения ТА с линией, как правило, двухпроводные). Назначение кнопок основной и дополнительной клавиатуры и световых индикаторов ТА Panasonic КХ-Т2365 приведено в табл. 2.6.

Таблица 2.6

Назначение кнопок клавиатуры и световых индикаторов на клавиатуре ТА Panasonic КХ-Т2365

Кнопки основной клавиатуры

- кнопка перевода в тональный режим набора (из импульсного режима);

- кнопка введения специального символа (в тональном режиме набора);

- кнопка введения режима установки контрастности дисплея (при программир.)

3 Цифровые кнопки для

импульсного и тонального Л набора номера, установки текущего времени, контраст-

71 1 81 9 ности дисплея и Т.д. Буквен--i I I ные надписи в данном ТА

ные надписи в данном ТА не используются.

- кнопка введения специального

символа (в тональном режиме набора);

- кнопка замены указателя АМ/РМ.

Кнопки записной книжки

14 кнопок памяти записной книжки (по 2 телефонных номера ( нижний и верхний ) по16 знаков номера на каждой кнопке)

r l SECRET-кнопка засекречивания элементов номера при

занесении в память

CLEAR - кнопка очистки ячейки памяти, если допущена ошибка при внесении номера в память

HYPHEN - кнопка ввода дефиса между группами цифр при внесении в память телефонного номера

или

rf STORE (MEMORY) - кнопка окончательного внесе-

ния в память каждого телефонного номера

.LOWER - кнопка выбора нижнего уровня памяти при рабо-тес 14-юдоп. ячейками памяти записной книжки

Кнопки прямого доступа к 28-ми ячейкам памяти записной книжки

Кнопки и индикаторы дополнительной клавиатуры

)МЕМО - кнопка набора номера из отдельной ячейки памяти, заполненной вруч-

ную во время телефонного разговора

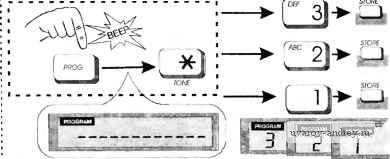

PROG - кнопка включения телефона в режим установки времени, внесения телефонных номеров в память (т.е. в режим программирования ТА)

PAUSE/ -при наборе или запоминании

номера применяется для внесения паузы после 8 или иной группы цифр; /SAVE - после набора номера или во время разговора применяется для занесения в собственную ячейку памяти номера абонента, которому Вы позвонили и которому Вы собираетесь звонить после других звонков, а также для автонабора номера из собств. ячейки памяти

REDIAL - кнопка повторного набора номера (при снятой трубке) или включения режима автодозвона (при громкоговорящем режиме)

fiash

FLASH - кнопка электронного сброса линии; равносильно тому, что бы положить и снять трубку

MUTE - кнопка временного отключения микрофона (собеседник перестает Вас слышать)

мии-о Индикатор MUTE - при отключенном

микрофоне горит постоянно, в режиме HOLD мигает с частотой 1 Гц

нош

HOLD - кнопка удержания линии, если необходимо повесить трубку и перейти к параллельному аппарату;

- кнопка введения режима установка часов ТА (при программировании)

SP-PHONE

SP-PHONE- кнопка включения громкоговорящего режима со световым индикатором

Комплект батареек необходим:

- для питания памяти ТА;

- для осуществления функции автодозвона;

- для обеспечения работы жидкокристаллического ин-

дикатора и для некоторых других целей.

Необходимо уста повить три батарейки ( пальчиковые , R6, АА, ИМ-3, см. рис. 2.68). Не рекомендуется вместо них применять никель-кадмиевые аккумуляторы, т.к. они отличаются от батареек по форме и по разрядным характеристикам.

Этот ТА не требует дополнительного сетевого источника питания. Основные функции работают при питании оттелефонной линии, но блок питания .может быть применен вместо комплекта батареек. На

корпусе ТА имеется гнездо для подключения такого источника питания (если ТА собран в Японии). На аппаратах собранных в других странах такое гнездо может отсутствовать.

DC IN 12V

Рис 2.69. Внешний вид гнезда для подключения выносного источника питания

Рекомендуется применять ли щь специально разработанный для этого источник питания Panasonic КХ-А09В.

Не рискуйте работоспособностью своего телефонного аппарата/Следуйте типовым правилам обращения с батарейками:

- не использовать дешевых батареек малоизвестных фирм;

- отсоединять телефонный шнур во время замены батареек;

- заменять сразу весь комплект батареек;

- использовать батарейки только одного типа;

- не доводить батарейки до полного разряда;

- не пытаться дозарядить, восстановить нагреванием старые батарейки, чтобы вторично их использовать;

- следить за полярностью при установке батареек;

- телефон без батареек следует оставлять не более, чем на несколько минут, ибо дублирующий их конденсатор за большее время разрядится: занесенные в память номера могут быть при этом утрачены.

Комплект фирменных свежих батареек должен выполнять свои функции в телефонном аппарата до 10месяцев.

1 Снять крепежную подставку

2 Открыть отсек батареек, приложив усилия в направлении стрелок

3. Вставить комплект батареек, соблюдая полярность и наши рекомендации

4. Захлопнуть отсек батареек и вставить крепежную подставку

Рис. 2.68. Порядок действий при установке комплекта батареек в ТА Panasonic КХ-Т2365

Когда трубка присоединена к корпусу, в ТА вставлены батарейки и ТА включен в линию, необходимо выставить основные функции.

Сначала подобрать желаемую громкость звонка. В модели Piinasonic КХ-Т2365 переключатель громкости звонка трехпозиционный (рис. 2.70).

RINGER

l. .high

Рис. 2.70. Внешний вид переключателя громкости звонка ( отключен-тихо-громко )

Теперь настроим жидкокристаллический дисплей.

Можно установить желаемую интенсивность свечения (низкую, среднюю, высокую). Удобнее для зрения иметь высокую интенсивность свечения, если Вы смотрите на дисплей ТА под прямым углом. Если угол острый, то необходимо выбрать низкую интен- сивность свечения, ибо в противном случае могут стать видимыми неподсвеченные символы. Алгоритм действий по установке интенсивности свечения дисплея (ЖКИ) представлен на рис. 2.72. Интенсивность свечения заметно меняется при нажатии цифровой кнопки.

Кнопка внесения в память может называться по-разному у различных стран-производителей телефонных аппаратов Panasonic (рис. 2.73.).

Для адаптации базовой системы набора ТА к принятой на Вашей АТС существует двухпозиционный переключатель DIALING MODE . Если Вы собираетесь пользоваться купленным ТА на территории СНГ, где господствует импульсная система набора, установите этот переключатель в положение PULSE (рис. 2.71). Следует отметить, что в крупных городах уже начали действовать АТС нового поколения. Абонентам таких АТС по их письменному заявлению можетбыть установлена вместо импульсной тональная система набора.

DIALING MODE

PULSE.. TONE

Наборное поле записной книжки

secre1 hyphen \ <

chap sjord

Tel- № oll 55s-2V10

В различных версиях ТА PANASONIC КХ-Т2365 кнопка внесения в память

может называться по-разному

MEMORY

Made in S70Rf Japan

Made in Malaysia

Рис. 2.71. Внешний вид переключателя базового режима набора номера ( импульсный-тональный )

Рис. 2.73. Варианты обозначения кнопки внесения в память

МАКСИМУМ (ТА стоит на столе) Если слабые батарейки,и на дисплей планируется смотреть под острым углом

СРЕДНЕЕ Промежуточный вариант

►МИНИМУМ (ТА висит на стене) Если свежие батарейки, и на дисплей планируется смотреть под прямым углом

Рис. 2.72. Установка контрастности (интенсивности свечения) дисплея
