ЧАСТЬ ВТОРАЯ

СПРАВОЧНЫЕ ДАННЫЕ ПО СИЛОВЫМ

Силовые полупроводниковые диоды предназначены для применения в преобразователях электроэнергии, а также в цепях постоянного и переменного тока различных силовых установок.

Как уже указывалось, в настоящее время действуют две системы условных обозначений В прежней системе условное обозначение диода расшифровывается следующим образом

Р □ □ □ □ □

Диод

Буква, означаюшая принадлежность диода к определенной группе (Л-павинный, Ч-частотный и т.д.)

Номер конструктивного исполнения (для первого конструктивного исполнения цифра 1 не указьшается)

Предельный ток в амперах

-Класс по повторяющемуся напряжению

-Прямое падение напряжения в вольтах (указывается только в технически обоснованных случаях, оговоренных при заказе)

Расшифровка условного обозначения диода по новой системе;

-Буква Д, означающая

-Буква, означающая вид диода (Л-лавинный, 4-6bicTw ровосстанавливающийся)

-Порядковый номер модификации конструкции

-Обозначение типоразмера (размер шестигранника под ключ или диаметр корпуса)

- Обозначение конструктивного исполнения корпуса

-Максимально допустимый прямой ток в амперах

-Буква X, означающая полярность (указьгоается для диодов обратной полярности)

-Импульсное прямое напряжение в вольтах (указывается только в технически обоснованных случаях, оговоренных при заказе)

-Климатическое исполнение и категория размещения

Силовые полупроводниковые диоды, представленные в части 2, по своему назначению и диапазону применения подразделены на низкочастотные (общего назначения и лавинные), частотные (быстровосстанавливающиеся), автотракторные и роторные диоды (для

систем возбуждения турбогенераторов). К группе диодов отнесены и столбы диодные (лавинные).

Исходя из типа приборов, диоды могут применяться в электротехнических и радиоэлектронных устройствах в качестве выпрямительных и для защиты от коммутационных перенапряжений, в системах возбуждения мощных турбогенераторов и синхронных компенсаторов, в низковольтных выпрямителях сварки и гальванического оборудования, в автомобильных и тракторных электрогенераторах, в источниках питания фильтров установок защиты окружающей среды от загрязнений и в промышленных ионизаторах.

В лавинных диодах использовано явление лавинного размножения носителей заряда, т. е. увеличение числа носителей заряда в результате ударной ионизации, которая наблюдается в достаточно Широких переходах (на относительно высокоомном материале). Поэтому для лавинных приборов в справочных материалах дается параметр - ударная мощность обратных потерь при максимальной допустимой температуре перехода, длительности импульса тока на уровне 0,5 - 10, 100 мкс и частоте 0,3-1 Гц.

Для быстровосстанавливающихся диодов критериями являются малые времена обратного восстановления и малые заряды восстановления, указанные в спрвочных материалах на каждый тип прибора.

Для диодных столбов характерными показателями являются параметры по повторяющемуся импульсному обратному напряжению и обратное напряжение пробоя, которые достигают десятков тысяч вольт.

РАЗДЕЛ 5 ДИОДЫ (НИЗКОЧАСТОТНЫЕ)

5.1. ДИОДЫ ТИПОВ Д112-10, Д112-16, Д112-25, Д122-32, Д122-40, Д132-50, Д132-63, Д132-80

Диоды типов Д112-10, Д112-16, Д112-25, Д122-32, Д122-40, Д132-50, Д132-63, Д132-80 (ТУ 16-729.227-79) применяются в силовых цепях постоянного и переменного тока. Отличаются повышенными рабочими температурами и улучшенными массогабаритными показателями.

Диоды допускают эксплуатацию при температуре окружающей среды от -50 до -1-45 °С, атмосферном давлении 0,085-0,105 МПа, относительной влажности 98 % при 35 °С.

Климатические исполнения и категории размещения У2, ТЗ, ОМ2, УХЛ2 по ГОСТ 15150-69, ГОСТ 15543-70.

Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1 - 100 Гц с ускорением 49 м/с^, многократных ударов длительностью 2-15 мс с ускорением 147 м/с^ и однократных ударов длительностью 50 мс с ускорением 39,2 м/с-.

Диоды могут иметь как прямую, так и обратную полярности. У диодов прямой полярности анодом является медное основание, катодом - основной жесткий вывод. У диодов обратной полярности (в обозначении добавляется буква X) анодом является основной жесткий вывод.

Предельно допустимые значения параметров диодов приведены в табл. 5.1, характеризующие параметры - в табл. 5.2, типы рекомендуемых охладителей и нагрузочная способность диодов - в табл. 5.3, зависимости параметров от различных условий - на рис. 5.2-5.6, габаритные и присоединительные размеры диодов - на рис. 5.1.

Таблица 5.1. Предельно допустимые значения параметров диодов

Таб.пща 5.2. Характеризующие параметры диодов

Таблица 5 3. Рекомендуемые охладители п нагрузочная способность диодов

ml m2

Рис, 51. Габаритные и установочные размеры диодов Д112-10, Д112-16, Д112-25, ДП2-32, Д122-40, Д132-50, Д132-63, Д132-80, мм

12в 95 64-32 О

0,9 1,05 1,2 1,35Ufu 0,35 1,1 1,Z5 1,4afi 0,95 1,1 1,25 1,HUf,B 5,9 1,1 1,3 1,5af,B a) 6) 6) г)

TTTn f I I 1771 *F>fl ri V7] iF.n I [7~

120 80 HO

200 150 100 SO 0

1.1 .1,3 1,5up,B 0,3 1,1 ,1,3 AfUp.B W W ЛЗ 7,5Up,B 0,9 V .t,3 Цр,В

Рис. 5.2. Предельные прямые характеристики диодов прн Г, = 25°С (/) и

Т. = Tj (2)

я-Д112-10, б-Д112-16, в-Д112-25, г-Д122-32, д-Д122-40, С-Д132-50, Ж-Д132-63, 3 -Д132-80

0,36 0,32 0,28 0,24 0,20

IfSM,кА 0,55

0,50

0,45

0,35

0,30

FSMjKA

0,9 0,8 0,7 0,6 0,5

2,0 1,8 1,6

и

2 3 t 5 fi ti.MC

Irsm.kA 0,75

0,70 0,85 0,60 0,55 0,50 0,45 0,40

1,8 1,S 1,4 1,2 1,0

FSM.Kfl

2,2 2,0 1,8 1,6

2 3 f 5 fi-ti,MC

2 3 f 5 6ii,MC

2 3 f 5 6tbMC

2 3 4 5 6tbMc

Pkc. 5.3. Зависимости допустимой амплитуды ударного неповторяющегося тока мпульеа /, при 7}=25°С {/) в-Д112-25, г-Д122-32, ж-Д132-63, 3 -Д132-80

IfSu OT длительности импульса /, при =2S°C {/) п Т =Т. (2), £ } =0: а-Д112-10, 6-Д112-16, в-Д112-25, г-Д122-32, д-Д122-40, е-Д132-50,

trv*

1,15 1,00 0,85 0,70 0,55

5 . 10 15-dif/dit, 0 5 v 10 15-dif/di 0 5 10 -tfip/dt.

0.) Д/ЙКС ) Л/МКС e; л;мк:

Рис. 5.4. Зависимости времени обратного восстановления z,. от скорости спада

прямого тока -di/dt при 7j = 7J , = 100 В, If = Ifvm-a-Д112-10, Д112-16, Д112-25, 6-Д122-32, Д122-40, в-Д132-50, Д132-63,

Д132-80

dt,o 5 .410 -iip/ot-t, КС / /?/мкс

Рис. 5.5. Завпспмостп заряда восстаповления Q,

тока -dipldt при 7} = Г„. UR = m В, 1р = 1рАУт а-Д112-10, Д112-16, Д112-25, 6-Д122-32, Д122-40, в-Д132-50, Д132-63,

2(th)tji,Zftt,)t}c,°C/BT

0,3; -0,5

100 йга t,c

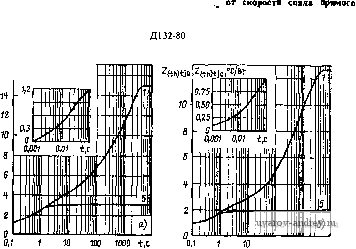

Рис. 5.6.

ZtthHJa,Zftt,Hlc;°W

m mo t,c

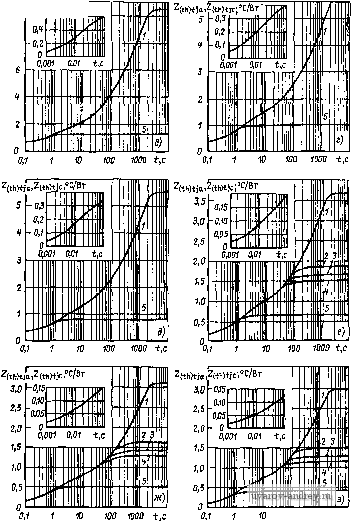

Pnc. S.6. Переходные тепловые сопротпвлепия переход - корпус Z(ti,)ijc W переход - среда Z() a прн скоростях охлаждающего воздуха О м/с (1), 3 м/с (2),

6 м/с (i) н 12 м/с (>/): о-Д112-10, б-Д112-16 и в-Д112-25 (охладитель 0111-60); г - Д122-32 и ()-Д122-40 (охладитель 0221-60), е-Д132-50, ж-Д132-63 и 3-Д132-80

(охладитель 0231-80)

5.2, ДИОДЫ ТИПОВ Д141-1(Ю, Д151-125, Д151-160, Д161-2(Ю, Д161-250, Д161-320, Д171-400

Диоды типов Д141-100, Д151-125, Д151-160, Д161-200, Д161-250, Д161-320, Д171-400 (ТУ 16-729.104-81) предназначены для применения в электротехнических и радиоэлектронных устройствах в цепях постоянного и переменного тока частотой до 500 Гц. Диоды выпускаются в климатических исполнениях УХЛ и Т категории размещения 2 по ГО.СТ 15150-69 и ГОСТ 15543-70 и допускают эксплуатацию при температуре окружающей среды от -60 до +45°С. Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1 -100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с^.

Диоды изготовляются прямой полярности, при этом анодом диодов является медное основание, катодом - гибкий вывод.

Предельно допустимые значения параметров диодов приведены в табл. 5.4, характеризующие параметры - в табл. 5.5, типы рекомендуемых охладителей и нагрузочная способность диодов - в табл. 5.6, зависимости параметров от различных условий - на рис. 5.8 - 5.13, габаритные и присоединительные размеры диодов - на рис. 5.7.

Таблица 5.4. Предельно допустимые зпачеппя параметров диодов
