MTom

20 20

2 отб. 06А

Электрические паранетрм

Импульсное напряжение в открытом состоянии при 4с,и = 3,14/ос ср.макс. t МС,

Гп = +25 X, не более'......................................... 1,55 b

Отпирающее постоянное напряжение управления при - 12 В, Tf, = +25 X,

от~80 мА, не более........................................ 2.5 В

Повторяющийся импульсный ток в закрытом состоянии при i/ic и ~ зс п<

Гп = +110 X, не более........................................ 6 мА

Повторяющийся импульсный обратный ток при Уобр и Мзбр.п. /?у = = +110 X,

не более............................................................. 6 мА

Отпирающий постоянный ток управления

при Узе = 12 В, Гп = +25 X, не более................. 80 мА

Время включения при Узе и ~ 300 В,

4с, и ~ 4с,CP МАКС. ПР, и ~ 4 А,

d/y/dt= 5 А/мкс, dioc/dt= 25 А/мкс,

t= 10 мкс, 7 = +25 X, неболее....................... 10 мкс

время выключения при Узе и - 0,67 Уэс п. dU,/dt= {dU,c/dt), Уобр и = ЮО В, /ос и = lie CP МАКС. dlJdt= 25 А/мкс.

(с^/ос/с/0сп=5 А/мкс. Гп =+125 °С, не более .... 100 мкс

Общая емкость, не более.................................... 20 пФ

Тепловое сопротивление переход-корпус,

не более............................................................. 0,44 °С/Вт

Предеяьиые эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 400... 1200 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1,l2t4c п

Рабочее импульсное напряжение в закрытом

состоянии........................................................... 0,7Узе,п

Постоянное напряжение в закрытом

состоянии........................................................... 0.5Цс,п

Повторяющееся импульсное обратное

напряжение ,....................................................... 400...1200 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1.12Уо5Р,п

Рабочее импульсное обратное напряжение....... 0.7Уобр,п

Постоянное обратное напряжение..................... 0)5Уобр,п

Критическая скорость нарастания напряжения в закрытом состоянии при Узе и ~ 0,67Узс п,

/?у = ., Гп = +110Х............................................ 20...100 В/мкс

Средний ток в открытом состоянии

при/=50Гц, Р=180% Гк = +70Х................... 63 А

Ударный неповторяющийся ток в открытом состоянии при Уобр = 0, t = 10 мс,

7п = +110Х....................................................... 1200 А

Критическая скорость нарастания тока

в открытом состоянии при Узси ~ зс п.

/ог и = ср макг, f= 1 Гц. dl,/dt 2 А/мкс,

Гу = 20мкс, Гп = +110°С..................................... 100 А/мкс

Температура перехода....................................... +110 С

Температура корпуса.......................................... -60...+70 °С

МТОД80

Модуль силовой полупроводниковый на основе двух бес-корпусных последовательно соединенных кремниевых диффузионных оптотиристора р-п-р-п и диода р-п. Предназначен для применения в цепях постоянного и переменного

токов частотой до 500 Гц преобразователей электроэнергии. Цепь управления имеет гальваническую развязку с основной силовой цепью. Корпус модуля изолирован от токоведущих частей. Модуль герметизирован в пластмассовом корпусе и имеет выводы для подключения к внешней электрической цепи. Обозначение типономинала приводится на корпусе. Масса не более 300 г.

М ГОЛ 80

2 отб. 06Л

И

Электрические параметры

Импульсное напряжение в открытом состоянии при /оси = З.М^сср МАКС, /и = to мс,

Гп =+25 С, не более......................................... 1,5 В

Отпирающее постоянное нвпряжение управления при (/зс ~ 12 В, Гп = +25 X,

/v от - 80 мА, не более........................................ 2,5 В

Повторяющийся импульсный ток в закрытом состоянии при t/зс, и ~ с, п. ~

Гп = + 110Х, не более........................................ 6 мА

Повторяющийся импульсный обратный ток

при БP, и - ОБР. П- /?у = 7г = +110 С,

не более............................................................. 6 мА

Отпирающий постоянный ток управления

при iAc - 12 В, Гп = +25 С, не более................. 80 мА

Время включения при = 300 В,

4f и 4с ср макс пр и 4 А,

(Hy/ctt= 5 А/мкс, dl/dt- 25 А/мкс,

fy = 10 мкс, Гп = +25 X, не более....................... 10 мкс

Время выключения при (Д^ и - 0,67i/,c- п. dU.,rJdt= {dU /drU УоБР.и = 100 В, 4с и = 4с;, ср, макг. dfoc/dt 25 А/мкс,

{cZ/nr/Cflrn = 5 А/мкс, =+125 X, не более .... 100 мкс

Общая емкость, не более.................................... 20 пФ

Тепловое сопротивление переход-корпус,

не более............................................................. 0,36 Х/Вт

Предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 400...1200 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1,l2i/jcn

Рабочее импульсное напряжение в закрытом

состоянии........................................................ 0,7i4cn

Постоянное напряжение в закрытом

состоянии........................................................... 0,5(4сп

Повторяющееся импульсное обратное

напряжение........................................................ 400...1200 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1,1264е5р п

Рабочее импульсное обратное напряжение....... 0,764бр,п

Постоянное обратное напряжение..................... 0,56/обр,п

Критическая скорость нарастания напряжения в закрытом состоянии при Узг и ~ зсп,

= 7- = 4.110 X............................................ 20...100 В/мкс

Средний ток в открытом состоянии

при/= 50Гц, Р= 180% Г^ = +70Х................... 80 А

Ударный неповторяющийся ток в открытом состоянии при (4бр = 0, Гц = 10 мс,

Гп = + 110Х....................................................... 1350А

Критическая скорость нарастания тока

в открытом состоянии при Узси - (4с. п.

4с и = 24c.i:p.makc, Г= 1 Гц, dl/dt 2 А/мкс,

(у = 20 мкс, Гп = +110Х..................................... 100 А/мкс

Температура перехода....................................... +110 X

Температура корпуса.......................................... -60...+70 X

Раздел пятый

Охладители воздушных систем охлаждеии! для силовых тиристоров

0111

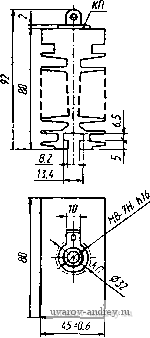

Охладитель, рекомендуемый для тиристоров штыревой конструкции типов Т112-10, Т112-16, ТС112-10, ТС112-16. Масса не более 1 tO г.

\2 отв. MS-7H. М2

Тепловое сопротивление контактная поверхность охладителя-охлаждающая среда

при естественном охлаждении и мощности

отводимого тепла 10 Вт, не более...................... 5,6 C/Bi

Тепловое сопротивление контакта корпус

прибора-охладитель, не более............,............ 0,2 С/Вт

Максимально допустимый средний ток

в открытом состоянии при естественном

охлаждении тиристоров:

Т112-10....................................................... 4 А

Т112-16....................................................... 6 А

ТСИ2-10..................................................... 7 А

ТС112-16..................................................... 8 А

Тепловое сопротивление контактная поверхность охладителя-охлаждающая среда

при естественном охлаждении и мощности

отводимого тепла 18 Вт, не более...................... 2,8 С/Вт

Тепловое сопротивление контакта корпус

прибора-охладитель, не более......................... 0,2 С/Вт

Максимально допустимый средний ток

в открытом состоянии при естественном

охлаждении тиристоров:

Т122-20....................................................... 12 А

Т122-25 ....................................................... 14 А

ТС122-20..................................................... 13 А

ТС122-25..................................................... 15 А

Т222-20....................................................... 12 А

Т222-25 ....................................................... 14 А

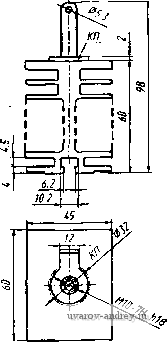

Охладитель, рекомендуемый для тиристоров штыревой конструкции типов Т122-20, Т122-25, ТС122-20, ТС122-25, Т222-20, Т222-25.

Масса не более 180 г,

0221

Тепловое сопротивление контактная поверхность охладителя-охлаждающая среда

при естественном охлаждении и мощности

отводимого тепла 18 Вт, не более...................... 2,8 Х/Вт

Тепловое сопротивление контакта корпус

прибора-охладитель, не более......................... 0,2 Х/Вт

Максимально допустимый средний ток

в открытом состоянии при естественном

охлаждении тиристоров:

Т132-16....................................................... 9 А

Т132-25 ....................................................... 12 А

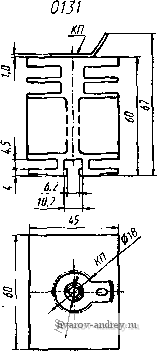

Охладитель, рекомендуемый для тиоисторов штыревой конструкции типов Т132-16, Т132-25. Масса не более 190 г.

Тепловое сопротивление контактная поверхность охладителя-охлаждающая среда при мощности отводимого тепла 30 Вт, не более:

при естественном охлаждении..................... 2,1 С/Вт

при принудительном охлаждении

(скорость охлаждающего воздуха

в межреберном пространстве 6 м/с)........... 0,67 С/Вт

Тепловое сопротивление контакта корпус

прибора-охладитель, не более......................... 0,2 С/Вт

Охладитель, рекорлендуемый для тиристоров штыревой конструкции типов Т132-16, Т232-16, Т132-25, TOt32-25, Т232-25, Т131-40, ТС131-40, Т132-40, ТО132-40, ТС132-40,

Т232-40, Т131-50. ТС131-50, Т132-50, ТС132-50, Т232-50. Масса не более 410 г.

0231

Максимально допустимый qэeдний ток

в открытом состоянии при естественном

охлаждении тиристоров;

Т132-16.Т232-16 .............. ........................ 9 А

Т132-25,1232-25 ........................................ 12 А

Т0132-25..................................................... 13 А

ТО132-40..................................................... 15 А

Т131-40,Т132-40.Т232-40 ......................... 19 А

ТС131-40,ТС132-40,Т131-50,Т132-5О.

Т232-50....................................................... 21 А

ТС131-50,ТС132-50.................................... 22 А

0141

Охладитель, рекомендуемый для тиристоров штыревой конструкции типов Т142-32, Т242-32, Т141-40, Т142-40, Т242-40. Т141-50, Т142-50, Т242-50.

Масса не более 190 г.

4§5

Тепловое сопротивление контактная поверхность охладителя-охлаждающая среда

при естественном охлаждении и мощности

отводимого тепла 18 Вт, не более...................... 2,8 Х/Вг

Тепловое сопротивление контакта корпус

прибора-охладитель, не более......................... 0,15 Х/Вт

Максимально допустимый средний ток

в открытом состоянии при естественном

охлаждении тиристоров:

Т142-32 ....................................................... 13 А

Т242-32 ...................................................... 13,5 А

Т141-40, Т142-40, Т242-40 ......................... 14 А

Т141-50.Т142-50,Т242-50 ......................... 15 А

0151

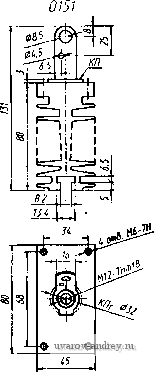

Охладитель, рекомендуемый для тиристоров штыревой конструкции типов ТБ151-50, ТБ151-63, Т151-100. Масса не более 420 г.
