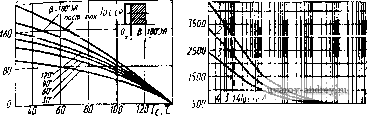

Зависимости среднего тока в открытом состоянии от температуры

окружающей среды при различных углах проводимости

Зависимости тока перегрузки в открытом состоянии от длительности импульса: /f=0(l), К= 0.5(2), К=- 0,75(3); К= 1(4), К- отношение среднего тока к максимально допустимому среднему току

25 2.В

Зависимости импульсного ударного тока от длительности импульса; 1 - 25 X; 2 - 125 X

20 40 60 во W0 UOt.MC

Зависимости импульсного ударного тока от длительности импульса при различной скважности: 0= 1(1); а= 2(2)

О 8.tlyQf.AO.i 0.5 0.6 0.10.8 0.9 Jyjjp.A

Зона возможных положений зависимости постоянного напряжения управления и отпирающего постоянного наряжения управления от тока управления:

А1 - область негарантированного отпирания;

А2 - область гарантированного отпирания

20 16 12 8 i

8 12 3 4 5 6 7 8 9 клр.А

Зоны возможмвх положений зависимости постоянного и импульсного напряжения управления от гока управления при различной скважности: 1-0 = 1; 2-0 = 2; 3-0 = 5; 4-0 = 40

кот.ошн. ед.

о 12 3 4 5 6 7 8 9 ty.MXC

Зависимости отпирающего гока управления от длительности импульса: 1 - 25 X; 2--60 X

Qbocobp .мкКл

о to 28 30 40 50 68 70 80-dkcM-A/MKC

Зависимости заряда обратного воссгановления от скорости нарастания тока

в открытом состоянии: 1 - ос.и ~ 11.ср> 2 - tcH - tccpi 3 - 4с и ~ 0,5

t80C.lSP.-MKC

8 W 20 30 W SO 60 70 80.(fkc4/tA/MKC

Зависимости времени обратного восстановления от скорости спада тока в закрытом состоянии: 1 /оси ~ 1.51;с tp; 2 - 4с и ос ср!

РоБРМР.кВО)

О W 20 30 W 50 60 70 80 90 tH,MC

Зависимость мощности потерь в обратном непроводящем состоянии от длительности импульса

(dUx/dVKP. ВМкс

500 300 730

ЮО iO

ш л я а so 60 70 атзсЛ/хя %

Зависимости скорости нарастания напряжения а закрытом состоянии от амплитуды прямого напряжения: группы 4, 5, 6, 7 по dU/dt

(dUxMlAdUx/dth

UospAlx.n.%-0-0 О W 20UjcAJx.n.%

Зависимость скорости нарастания напряжения в закрытом состоянии от обратного напряжения и напряжения в закрытом состоянии

Росср.Вт

Ро.с.ср.Вт

О 150 S09/ac.cF,A

Зависимости средней мощности потерь в огкрытом состоянии от среднего тока при различных углах проводимости

в00\- 9!Г' 61Г-

Зависимости средней мощности потерь в открытом состоянии от среднего тока при различных углах проводимости

Zm-KlX/Bfll

10- 10° 10 10 10 t.c

Зависимости переходного теплового сопротивления 1>т времени

3.4. Тиристоры оптронные

ТО2-10

Тиристор оптрониый (оптотиристор) кремниевый диффузионный р-п-р-п. Два полупроводниковых элемента: кремниевый фототиристор и арсенидгаляиевый излучающий дисд -

бъединеньг в одну конструкцию. Предназначен для приг4ене-* я в помехоустойчивых схемах автоматики в цепях постоянного и переменного токов преобразователей электроэнергии, п. ,о,/г (яютгя в пластмассовом корпусе флямцевой конструкции Анодом является основание. Обозначенне типономинала и полярности выводов и выводов управления (излучающего диода) приводится на корпусе. Масса не более 24,4 г.

Электрические параметры

Импульсное напряжение в открытом состоянии при ioc.n~ 31,4 А, ?и ~ 10 мс,

не более............................................,................ 1,75 В

Отпирающее постоянное напряжение угьрав-ления при U-c = 12 В, Гп = +25 X,

/у от - 150 мА, не более...................................... 2,5 В

Неотпирающее постоянное напряжение управления при н - 0,67 п. /?у = 10 Ом,

7 п =+ 110 X, не менее................................ 0,9 В

Повторяющийся импульсный ток в закрытом состоянии при и = эсп. Л'у = ,

7п = +110 X, не более.........................,........ 1,3 мА

Ток удержания при U и = 12 В, У?у =

не более.....................\....................................... 30 мА

Повторяющийся импульсный обратный ток

п = +110 X, не более ............................. 1,3 мА

Отпирающий постоянный ток управления

при Узс= 12 В, Гп = +25Х, не более................. 150 мА

Время вклк>чения при Узси ~ ЮО В, оси ~ Ю А, /у.пр.и = 0,5 А, Гу.пр = 1 мкс,

ty = 50 мкс, не более........................................... 15 мкс

Время задержки при Uc, и 400 В, /ос, и = Ю А, ,пр,и = 0,5 А, /у.пр = 1 мкс,

Гу = 50 мкс, не более........................................... 10 мкс

Время выключения при 1/эс.и ~ 0,67 4с,П' 4с и = Ю А, dU-x/dt- 50 В/мкс,

сБР,и = 100 В, Гп = +110 X, не более............... 150 мкс

Сопротивление изоляции оптопарЛ!, не менее .... ЮОО МОм

Тепловое сопротивление переход-корпус,

не более............................................................. 1,76 Х/Вт

Предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 100... 1000 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1И2(с.п

Рабочее импульсное напряжение в закрытом

состоянии........................................................... 0,8Це п

Постоянное напряжение в закрытом

состоянии........................................................... 0,6(с,п

Повторяющееся импульсное обратное

напряжение........................................................ 100... ЮОО В

Неповторяющееся импульсное обратное

напряжение........................................................ 1,12(/о№.п

Рабочее импульсное обратное напряжение....... 0,8£4бр,п

Постоянное обратное напряжение..................... 0,6Ц,бр.п

Средний ток в открытом состоянии

при 50 Гц, р = 180% Гк = +70 X................... 10 А

Действующий ток в открытом состоянии

прн/=50Гц,р=180, Гк = +70Х................... 20 А

Ударный неповторяющийся ток в открытом состоянии при Уобр = О, Г^, = 10 мс,

Гп = +110Х....................................................... 250 А

Критическая скорость нарастания тока

в открытом состоянии при 6с,и ~ 0,67 Узе, пг

/ос и = 20 А, /= 1...5 Гц, пр,и = 0,5 А,

Гу пр= 1 мкс, Гу = 50мкс, Гп = +110Х................ 40 А/мкс

Температура перехода....................................... +110 X

Температура корпуса.......................................... -60...+1Ю >

ТО2-10, ТО2-40

Тиристоры оптронные (оптотиристоры) кремниевые иЛсЬузнонные р-п-р-п. Два полупроводниковых элемента: оемниевый фототиристор и арсенидгаллиевый излучающий vjn - объединены в одни корпус. Предназначен для применения в помехоустойчивых схемах автоматики и в цепях постоянного и переменного токов преобразователей электроэнергии. Выпускаются в металлостеклянном корпусе штыревой конструкции с жесткими силовыми выводами. Анодом является основание. Обозначение типономинала н полярности силовых выводов приводится на корпусе. Масса не более 46 г.

Точка измерения Тк

T02-W. Г02-

Электрическне параметры \

Импульсное напряжение в открытом со- \

стоянии при (эс.и = 3,1/ос, CP, МАКС- = 10 мс, \ )

не более............................................................. 1,в5 В

Пороговое напряженне при Гп = +100 С, не более;

ТО2-10........................................................ 1,38 В

ТО2-40........................................................ 1,14 В

Отпирающее постоянное напряжение управления при Узе = 12 в, не более

Гп =-40 С, у;, от = 0,3 А............................... 2,5 в

Гп = +25Х, VoT=0,15A............................. 2 В

Гп = + 100 X, /у от = 0-08 А........................... 1,6 В

Неотпирающее постоянное напряжение управления при Узе, и = Узе, п. = 5 Ом,

= +110 X, не менее ,1...................................... 0,8 В

Повторяющийся импульсный ток в закрытом Стоянии прн fjc. и = Цс, =

п = +100 X, не более........................................ 6 мА

12-1723

Ток удержания при £/,с,и ~ 12 В, ffy = < , не более:

ТО2-10........................................................ 10 мА

Т02 40 ........................................................ 14 мА

Ток включения при f/ и - 12 В,

.пр.и = 0,5 А, Гу hp = 0.5 мкс, Гу = 50 мкс,

не более;

ТО2-10........................................................ 14 мА

ТО2-40 ........................................................ 20 мА

Повторяющийся импульсный обратный ток

при t№p,h = УоБР.м. Л'у^оо, Г;, = +100Х,

не более............................................................. 6 мА

Отпирающий постоянный ток управления

при = 12 В, не более:

Гп = -40 С .................................................. 0,3 А

/;i==+25X .................................................. 0,15 А

Гп = +Ю0Т...,.............................................. 0,08 А

Неотпирающий постоянный ток управления

при и = х-, п, = 5 Ом, Гп = +100 X,

не менее............................................................. 3 мА

Время включения при Ц^. и = ЮО В,

4с. и - 4с, СР иАкг /у. ПР. и ~ 0,5 А, Гу hp - 1 мкс,

Гу = 50 мкс, не более........................................... 15 мкс

Время задержки при У^, и ~ ЮО В,

4г и ~ 4( ,1гр, макг. /у, пр. и - 0,5 А, Гу, пр 1 мкс,

Гу = 50 мкс, не более.......................................... 10 мкс

Время выключения при Щ^- = 0,67 Л^

/и,и = 4с.гр МАКС. dUc/dt {с/Озс/е^П^Р.

t/ fip. = ЮО В. idl/dfU = 5 А/мкс,

Ги = 500 мкс, Гп = +100 X, не более:

группа 2........................................................ 150 мкс

группа 3........................................................ 100 мкс

группа 4........................................................ 70 мкс

группа 5........................................................ 50 мкс

Время обратного восстановления

при УоЬР, и - ЮО В, /ос, и = 4с,ср,млкс

{d/o(/dt)cn = 5 А/мкс, Ги = 500 мкс,

Гп = +100 X, не более:

ТО2-10................................................~...... 4,6 мкс

ТО2-40........................................................ 7,3 мкс

Заряд обратного восстанов/тения

при 0&р,и= / c,m=J)ccp,makc-

(rftc/<)cn = 5 А/мкс, t = 500 мкс,

у- 100 С, не иилее.

ТО2-10........................................................ 24 мкКл

JQ2-40........................................................ 76 мкКл

Динамическое сопротивление в открытом

состоянии при Гп = +100 X, не более:

Т02-10........................................................ 13 мОм

ТО2-40........................................................ 4,7 мОм

Тепловое сопротивление переход-корпус,

не более:

ТО2-10........................................................ 1,76 Х/Вт

ТО2-40 ........................................................ 0,46? Х/Вт

Тепловое сопротивление переход-среда,

не более:

ТО2-10........................................................ 4,4 Х/Вт

ТО2-40........................................................ 2,9 Х/Вт

Предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 100...1000 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1,l2Wjc п

Рабочее импульсное напряжение в закрытом

состоянии........................................................... 0,8t/jc п

Максимально допустимое постоянное напряжение в закрьпом состоянии............................. 0,66

Повторяющееся импульсное обратное

напряжение........................................................ 100...1000 В

Неповторяющееся импульсное обратное

напряжение........................................................ ,\2lpJ

Рабочее импульсное обратное напряжение....... 0,8tgp п

Максимально допустимое постоянное обратное напряжение.................................................. 0,6 Уобр. п

Напряжение развязки между силовой н управляющей цепями.................................................. 2000 В

Критическая скорость нарастания тока

в закрытом состоянии при Узе и - 0,67 Удг п.

/?у = оо Гп = + 100Х:

группа 1........................................................ 20 В/мкс

группа 2........................................................ 50 В/мкс

группа 3........................................................ 100 В/мкс

группа 4........................................................ 200 В/мкс

Максимально допустимый средний ток Q открытом состоянии при 50 Гц, р= 180% Т^ = +70Х:

Т02-10........................................................ 10

1 л я

ТО2-40 ........................................................ 40 А

Максимально допустимЬ|й действующий ток в открытом состоянии при f= 50 Гц, 180% 7к = +70Х:

ТО2-10........................................................ 15,7 А

ТО2-40 ........................................................ 63 А

Ударный неповторяющийся ток в открытом ,

состоянии при ttbp = О JJi ~ Ю мс,

Гп==+100 X:

ТО2-10 ........................................................ 250 А

ТО2-40 ........................................................ 800 А

Защитный показатель при £4бр ~ О, = 10 мс, т;, = +100 X:

ТО2-10........................................................ 312А^-с

ТО2-40 ........................................................ 3200 А^-с

Критическая скорость нарастания тока

в открытом состоянии при Узс.и - 0г67Узс, п-

/ос, и - 2/ос, СР, МАКС. Т- 5 Гц, /у ПР, и - 0,5 А, Гу.нр= 1 мкс, Гу= 50 мкс, Гп = +100Х:

группа 1........................................................ 20 А/мкс

группа 2........................................................ 40 А/мкс

Минимально допустимый прямой импульсный ток управления............................................ 0,25 А

Максимально допустимый прямой импульсный ток управления............................................ 0,5 А

Температура перехода....................................... +100 X

Температура корпуса.......................................... -40...+70

Типономиналы допускают произвольное сочетание классификационных параметров.

Закручивающий момент не более 5,6±0,6 Н-м.
