Неотпирающее постоянное напряжение управления при Ujk = 0,67а,с п- fy - 10 Ом,

Гп = +125 X, не менее........................................ 0,2 В

Повторяющийся импульсный ток в закрытом состоянии при У и = п. =

Гп =+125 X, не более........................................ 40 мА

Ток удержания при Uc- 12 В, /?у = оо,

не более............................................................. 0,5 А

Ток включения при , пр, и ~ 1 А,

c/fy/dt= 1 А/мкс, ty = 10 мкс, не более.............. 0,6 мА

Повторяющийся импульсный обратный ток

при UoBP и = УоБР.п. Я = ~. 7 п = +125 X............. 40 мА

Отпирающийся постоянный ток управления

при Wjc = 12 В, не более:

7 п = -60Х.................................................. 0,75 А

Гп = +25Х.................................................. 0.25 А

Неотпирающий постоянный ток управления

при Цг и - 0,67 Узе п, /?у = Ю кОм.

Гп = +125 X, не менее........................................ 5 мА

Время включения при = 300 В, и = /ос СР.МАКС. d/oc/c/t= 25 А/мкс,

.пр.и = 1.9 А, diy/dt- 1 А/мкс,

/V = 10 мкс, не более........................................... 1,6...3,2 мкс

Время задержки при U - 300 В, /ос и - CP МАКС d}ocJdt= 25 А/мкс, ,пр,и = 13 А, d(y/dt= 1 А/мкс,

fy = 10 мкс, не более........................................... 0,8... 1,6 мкс

Время выключения при U , = 0,67 fc п. dUc/dt-- (dUc/dtU. Уоьри = 100 В, /ос и = tc.rP.MAKc. (dl/dt)a\ = Ю А/мкс,

Гп==+125Х....................................................... 20...50 мкс

Время обратного восстановления

РИ ОБР, И 100 в, /ос, и = CP, МАКС.

((y/oc/iyfirn = 10 А/мкс, Гп = +125 X, не более:

2ТБ133-200 ................................................. 2 мкс

2ТБ133-250 ................................................. 2,3 мкс

Заряд обратного восстановления

РИ УоБР.И = 100 В, /оси = tc.СР.МАКС.

(tf/oc/of)rn 10 А/мкс, Гп = + 125 X, не более:

2ТБ133-200................................................. 80 мкКл

2ТБ133-250 ................................................. 95 мкКл

Динамическое сопротивление в открытом

состоянии, не более:

2ТБ133-200 ................................................. 2,22 мОм

2T513J-2bU................................................. 1,29 мОм

Тепловое сопротивление переход-корпус,

не более............................................................. 0,08 Х/Вт

Тепловое сопротивление переход-анод,

не более............................................................. 0.141 Х/Вт

Тепловое сопротивление переход-катод,

не более............................................................. 0,185 Х/Вт

Предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 500... 1100 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1.1зс.п

Рабочее импульсное напряжение в закрытом

состоянии........................................................... 0,7Узс,п

Постоянное напряжение в закрытом состоянии............................................................... 0,5Узс,п

Повторяющееся импульсное обратное

напряжение........................................................ 500... 1100 В

Неповторяющееся импульсное обратное

напряжение ........................................................ 1.1оьр,п

Постоянное обратное напряжение..................... 0,5£Уобр,п

Постоянное обратное напряжение управления .................................................................. 5 В

Критическая скорость нарастания напряжения в закрытом состоянии при U( и ~ OfilU п>

/?У = Гп = +125Х.......................................... 100...

500 В/мкс

Средний ток в открытом состоянии

при f= 50 Гц, Р = IfiO, Гк = +85 °С

2ТБ133-200 ................................................. 200 А

2ТБ133-250 ................................................. 250 А

Действующий ток в открытом состоянии

при f= 50 Гц, [i = 180% Гк = +85 X:

2ТБ133~200 ................................................. 315 А

2ТБ133-250 ................................................. 392 А

Ударный неповторяк>щИЙся ток в открытом

состоянии при - , fyt - 10 мс:

Гп = +25 X (для 2ТБ133-200)..................... 5 кА

Гп =+25 X (для 2ТБ133-250)..................... 5,5 кА

Гп = +125 °С (для 2ТБ133-200)................... 4,5 кА

Гп = +125 X (для 2ТБ133-250)................... 5 кА

Защитный показатель при (/qp = О,

г- = 1U мс, 7п = +125 X:

2ТБ133-200 ................................................. 135 кА-с

2ТБ133-250 ................................................. 161 кА-с

Критическая скорость нарастания тока

в открытом состоянии при (/зси = Узе, п. , = 2/ос,cp,макс. df,/dt= 1 А/мкс,

1...5 Гц, fy= 10 мкс, Гп = +125Х.................. 400 А/мкс

Минимально допустимый прямой импульсный ток управления............................................ 0,5 А

Максимально допустимый прямой импульсный ток управления............................................ 23 А

Температура перехода....................................... +125 X

Температура корпуса.......................................... -60,..+85 X

2ТБ143-320, 2ТБ143-400

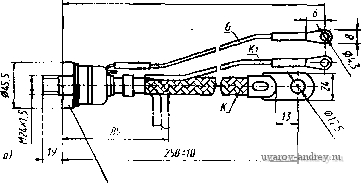

Тиристоры кремниевые диффузионные fhn-fhn. Предназначены для применения в статических преобразователях электроэнергии, а также в различных силовых установках постоянного и переменного токов, где требуются небольшие времена включения и выключения, высокие скорости нарастания тока и напряжения. Тиристоры обладают большой нагрузочной способностью по току на высоких частотах. Выпускаются в металлокерамическом корпусе таблеточной конструкции. Анодом и катодом являются плоские основания. Обозначение типономинала и полярности силовых выводов приводится на корпусе.

Масса не более 280 г.

2ТБН1-320. 2ТБиЗ-Ш

Точка измерения Тк

Электрические параметры

Импульсное напряжение в открытом состоянии при и = 3,U/oc CP МАКС

ty= 0 мс, ие более:

2ТБ143-320 ................................................. 2,5 В

2ТБ143-400 ................................................. 2,1 В

Пороговое напряжение, не более:

2ТБ143-320 ................................................. 1,4 В

2ТБ143-400 ................................................. 1,11 В

Отпирающее постоянное напря)1 ние управления при (/,(- = 12 В, не более:

Гп =-60 X,от = 0,8 А............................... 6 В

Гп = +25 X, /у^от = 0-28 А............................. 3 В

Неотпирающее постоянное напряжение управления при i/,c и = 0,67 п.

/?у= ЮкОм, 7. =+125 X, не менее................... 0,2 В

Повторяющийся импульсный ток в закрытом

сосгоянии при , = и^с п. - °°>

Гп = +125 X, не более-.-...... ..................... 50 мА

Ток удержания при - 12 В, /?у = оо,

не более............................................................. 0,6 А

Ток включения при /у, пр. и = 1 А,

dfy/dt= \ А/мкс, fy = 10 мкс, не более.............. 1,2 мА

Повторяющийся импульсный обрат>ный ток

при UobP и = оБР.п. /?у = 7 п = +125 X............. 50 мА

Отпирающийся постоянный ток управления

при iAc = 12 В, не более:

Гп = -60 X.................................................. 0.8 А

Гп = +25Х.................................................. 0,28 А

Неотпирающий постоянный ток управления

при и = 0,67W,r п, Я = 10 кОм,

Гп =+125 X, не менее........................................ 5 мА

Время включения при Цс ~ 300 В,

/ос и= /ог.сР,МАко cffoc/dt= 25 А/мкс,

Уу пр и - 1-5 А, df/cft= 1 А/мкс,

Су =10 мкс, не более........................................... 2...4 мкс

Время задержки при ic, и ~ 300 В, /ог.и = /ос СР МАКО dfoc/dt= 25 А/мкс, .пр.и ~ А, dt/dt~ 1 А/мкс,

г'у = 10 мкс, не более........................................... 1...2 мкс

Время выключения при i/gc и 0,67<Узг п.

dU/dt= {dU/dt)y, Ц^БР.и = 100 В,

/ос и = /ос.сР.мАко (aV/cff)cn= 10 А/мкс,

Гп = +125Х............................................. 25...50 MKC

время обратного восстановления

при УоБР и ~ В, /ос,И ~ tcCP.MAKCt

(dloc/dt)n = 10 А/мкс, Тп = +125 X,

Заряд обратного восстановления

при i/оБР и ~ 100 В, tc и ~ tc,CP МЛКСт (ctf/Ocn 10 А/мкс, Гр = +125Х,

не более:

2ТБ143-320 ................................................. 190 мкКл

2ТБ143-400 ................................................. 230 мкКл

Динамическое сопротивление в открытом

состоянии, не более:

2ТБ143-320 ................................................. 1,3 мОм

2ТБ143-400................................................. 0,8 мОм

Тепловое сопротивление переход-корпус,

не более............................................................. 0,05 Х/Вт

Тепловое сопротивление переход-анод,

не более............................................................. 0.087 Х/Вт

Тепловое сопротивление переход-катод,

не более............................................................. 0,12 Х/Вт

Предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 500... 1100 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1.1Цс,п

Рабочее импульсное напряжение в закрытом

состоянии........................................................... о, 7 Узе п

Постоянное напряжение в закрытом состоянии............................................................... 0,5Узсп

Повторяющееся импульсное обратное

напряжение........................................................ 500... 1100 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1.1Уобр.п

Постоянное обратное напряжение..................... 0,5 Уобр.пВ

Постоянное обратное напряжен* управления .................................................................. 5 В

Критическая скорость нарастания напряжения в закрытом состоянии при Uc и = 0,6 7 Узе п.

R = oo, 7 п = +125Х..............;........................100...

500 В/мкс

Средний ток в открытом состоянии

при f = 50 Гц, Р = 180°, 7 к = +85 X:

2ТБ143-320................................................. 320 А

2ТБ143-400 ................................................. 400 А

Ударный неповторяющийся ток в открытом

сосгоянии при ~ о, 4i - 10 мс:

Тп = +25 X (для 2ТБ143-320)....................

/п - +25 С (для 2ТБ143-400)....................

Тп = +125 X (для 2ТБ143-320)..................

7 п = +125 X (для 2ТБ143-400)..................

Защитный показатель при i/op = О, tn = Юме, 7 п = +125Х:

2ТБ143-320 ................................................

2ТБ143-400................................................

Критическая скорость нарастания тока в открытом состоянии при i/jc, и ~ зс. п оси = 2/ос,сР,мдкс. df/dt= 1 А/мкс,

1...5 Гц, fy = 10 мкс, Тп = +125 X.................

Минимально допустимый прямой импульсный

ток управления..................................................

Максимально допустимый прямой импульсный

ток управления ..................................................

Температура перехода......................................

Температура корпуса.........................................

6,5 кА

7 к .А

180 кА-с 245 кА-с

400 А/мкс

0,5 А

23 А + 125 X -60...+85 X

2ТБ253-630, 2ТБ253-800

Тиристоры кремниевые диффузионные р-п-р-п. Предназначены для применения в статических преобразователях электроэнергии, а также в различных силовых установках постоянного и переменного токов, где требуются небольшие времена включения и выключения, высокие скорости нарастания тока и напряжения. Тиристоры обладают большой нагрузочной способностью по току на высоких частотах. Выпускаются в металлокерамическом корпусе таблеточной конструкции. Анодом и катодом являются плоские основания. Обозначение типономинала и полярности силовых выводов приводится на корпусе.

Масса не более 600 г.

2TB25I-65Q. 2T625I-800

Точка измерения Тк

Электрические параметры

Импульсное напряжение в открытом состоянии при /ос и ~ 3,14с CP, МАКС и ~ Ю мс, 7 - +25 X, не билее.

2ТБ253-630 ................................................. 2.5 В

2ТБ253-800................................................. 2,2 В

Пороговое напряжение, не более:

2ТБ253-630 ................................................. 1,5 В

2ТБ253-800 ................................................. 1,25 В

Отпирающее постоянное напряжение управления при = MB, не более:

Гп = -60Х, /,от = 0,8 А............................... 6 В

Гп = +25Х,/ от = 0,ЗА............................... 3 В

Неотпирающее постоянное напряжение управления при U = 0,67 i/зс п,

/?у=10кОм, Гп =+125 X, не менее................... 0,25 В

Повторяющийся импульсный ток в закрытом состоянии при У|с и = с,п М- ~

Гп = + 125 X, не более........................................ 70 мА

Ток удержания при = 12 В, /?у = оо,

не более............................................................. 0,7 А

Ток включения при пр, и ~ 1 А,

dlj/dt- 1 А/мкс, fy = 10 мкс, не более.............. 1,2 мА

Повторяющийся импульсный обратный ток

при Бри= Уоьр п. /?у = Гп = +125 X............. 50 мА

Отпираю1Щ1Йся постоянный ток управления

при Узе = 12 В, не более:

Гп = -60 X.................................................. 0,8 А

Гп = +25Х................................................. 0,3 А

Неотпирающий постоянный ток управления

при У,с,и - 0.67Узс п /?у = 10 кОм,

Гп = +125 X, не менее........................................ 5 мА

Время включения при = 300 В, /ос и ~kc CP макг. dlo/dt- 25 А/мкс,

пр.и ~ 2 А, dl,/dt = 1 А/мкс, д, = 10 мкс......... 3,2...4 мкс

Время задержки при У,(- = 300 В, tc,m = /ос СР макс. d/Qc/dt- 25 А/мкс,

ПР и = 2 А, dly/dt- 1 А/мкс, fy - 10 мкс......... 2...3 мкс

Время выключения при Узе и = 0,67 Узе п dU/dt {dUc/dt\p. Уозр = 100 В,

/оси - /ог ср.мАкс (C/oc/cfr)cn - 10 А/мкс,

Гп = +125Х....................................................... 40...63 МКС

Тепловое сопротивление переход-корпус,

не более............................................................. 0,03 Х/Вт

0,5Ц

ЗС.П

предельные эксплуатамионные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 500... 1100 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1.1W)cn

Рабочее импульсное напряжение в закрЬ|Том

состоянии.......................................................... 0,7i/3(ri

Постоянное напряжение в закрь(том состоянии ...........................................................

Повторяющееся импульсное обратное

напряжение........................................................ 500...1100 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1,Шс)бр.п

Постоянное обратное напряжение..................... 5 В

Критическая скорость нарастания напряжения в закрытом состоянии при i/c и ~ 0,67/зс п

/г^со, 7 п=+125°С.................................!......... 100...

500 В/мкс

Средний ток в открытом состоянии при f= 50 Гц, = 180°, Гк = +85 С;

2ТБ253-630 ................................................. 630 А

2ТБ25Э-800.............................................

Действующий ток в открытом состоянии при /= 50 Гц, [i = 180°, Гк = +85 С:

2Т6253-630.............................................

2ТБ253-800 ................................................. 1570 А

Ударный неповторяющийся ток в открытом

состоянии при UiBP - 0> ill = Ю мс

Гп = +25 X {для 2ТБ253-630)..................... 10 кА

Тп = +25 X (для 2ТБ253-800)..................... 11 кА

Гп = +125 X (для 2ТБ253-630)................... 9 кА

Гп = +125 X (для 2ТБ253-800)................... 10 кА

Критическая скорость нарастания тока

в открытом состоянии при и ~ ж. п>

(к:.и = 2/ос,ср.мАкс. df./dt= 1 А/мкс,

f= 1...5ГЦ, fy= 10 мкс, Гп = +125Х.................. 400 А/мкс

Минимально допустимый прямой импульсный

ток управления................................................... 0,5 А

Максимально допустимый прямой импульсный

ток управления.................................................

Температура перехода....................................... +125 X

Температура корпуса.......................................... -60...+85

800 А

1255 А

23 А

2ТБ271-250

Тиристоры кремниевые диффузионные р-п-р-п. Предназначены л, * применения в качестве ключевых элементов в цепях постоянного и переменного токов частотой до 10 кГц, где требуются малые времена включения и выключения, высокие скорости нарастания тока и напряжения. Выпускаются в металлокерамическом корпусе с гибким и без гибкого силового вывода. Анодом является основание. Обозначение типономинала и полярности силовых вь1водов приводится на корпусе.

Масса не более 480 г.

265 т

контрольная точка

измерения температуры

265 т

Электрические параметры

Импульсное напряжение в открытом состоянии при /оси = 3,14/ог,гР,мдк. /и = 10 мс,

7 л = +25 X, не более......................................... 2.5 В

Пороговое напряжение, не более....................... 1.15 В

Отпирающее постоянное напряжение управления при Узе = 12 В, не более:

7 п = -60Х, от = 0,75А............................. 6В

Гг, = +25Х,,от = 0,2А............................... ЗВ

Неотпирающее постоянное напряжение управления при <4с, и ~ 7 с. П' ~

7 п = +125 X, не менее........................................ 0,2 В

Повторяющийим импульсный ток в закрытом

состоянии при = зс,п. - ,

7п = +125Х,не6олее ...................................... 40 мА

Отпирающийся постоянный ток управления при UQ- 12 В, не более:

7 п = -60 X.................................................. 0,6 А

7-п = +25Х.................................................. 0,2 А

Неотпирающий постоянный ток управления при = 0,b7Ujcj /?у = 10 кОм,

7 п = +125 Х,не менее........................................ 5 мА

Повторяющийся импульсный обратный ток при ОБР, и = ОбР, п. = Тп = +125 X,

не более............................................................. 40 мА

Ток удержания при Uj = 12 В, /?у = со,

не более............................................................. 0,5 А

Ток включения при /у пр, и ~ 1 А,

d dt= 1 А/мкс, /у= 10 мкс, не более.............. 0,5 А

Время включения при ~ 300 В,

/ос и = /ос,сР,мАкс, d/oc/dt= 25 А/мкс, I, г)р,и = 1-2 А, d dt= 1 А/мкс,

fy = 10 мкс, не более........................................... 3,2 мкс

Время задержки при i/зс = 300 В,

/ос.и = /oc.cp.MAKc. d/oc/dt= 25 А/мкс,

;,пР,= 1,2 А, d/y/dt== 1 А/мкс, = 10 мкс, не более........................................... 1 мкс

Время выключения при i/jc и ~ 0,67зс п

dU,/dt-= {dUc/dt)yp, i/оБр'и = 100 В,

<)г .и= j1)C гр.макс. (tf/oc/tfOcn = 10 А/мкс,

/ fi = +125 X, не более:

группа 2........................................................ 32 мкс

группа 3........................................................ 40 мкс

группа 4........................................................ 50 мкс

группа 5........................................................ 63 мкс

Время обратного восстановления

при и - 100 В, /оси ~ /ос, ср, МАКС,

(с^/ос/СОсп 10 А/мкс, 7 п = +125Х,

не более.................................................... ........ 2,8 мкс

Заряд обратного восстановления

при i/оБР, и = 100 в, /оси ~ /ос, СР, МАКС.

(/ос/а'Осп= 10 А/мкс, 7п = +125 X,

не более............................................................. ЮО мкКл
