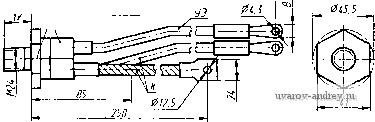

2ТБ171-160, 2ТБ171-200

tТиристоры кремниевые диффузионные р-п-р-п. Предна-мяирны для применения в качестве ключевых элементов

IL цепях постоянного и переменного токов частотой до 10 кГц, Где требуются малые времена включения и выключения, высокие скорости нарастания тока и напряжения. Выпускаются L металлокерамическом корпусе с гибким силовым выводом. Анодом является основание. Обозначение типономинала и полярности силовых выводов приводится на корпусе. Масса не более 510 г.

2ТЫ71-160. 2ТЫ71-200

300

Точка измерения Тк 1а

Электрические параметры

Импульсное напряжение в открытом состоянии при /оси = 3,14с,сР,млкс. и = 10 мс, не более:

2ТБ171~160................................................. 2,3 В

2ТБ171-200 ................................................. 1,9 В

Пороговое напряжение, не более:

2ТБ171-160 ................................................. 1,35 В

2Т171~200 ................................................... 1,15 В

Отпирающее постоянное напряжение управления при и^с = 12 В, не более:

7 п = -60°С, /у от = 0,6 А............................... 6 В

7 п = +25Х,/уот = 0,2А............................... 3 В

Неотпирающее постоянное напряжение управления при t/jc и = 0,67 Узс п. у = 10 кОм,

Гп =+125 X, не менее........................................ 0,2 В

Повторяющийся импульсный ток в закрытом

состоянии при и^г и = 7зс п. - i

Гп = +125 X. не более........................................ 40 мА

Ток удержания приЧ/зс = 12 В, /?у =

не более............................................................. 0,4 А

Ток включения прн пр.и ~ 1 А,

dt/at- 1 А/мкс, /у = Ю мкс, не более.............. 0,5 мА

Повторяющийся импульсный обратный ток

в закрытом состоянии при t/oep и = бр п

/?у = ос, Гп = +125Х ........................................... 40 мА

Отпирающийся постоянный ток управления

при t/зс = 12 В, не более:

Гп = -60 X.................................................. 0,6 А

Гп = +25Х.................................................. 0,2 А

Неотпирающий постоянный ток управления

при Узс.и = 0,676/з(;,п, Я = 10 кОм,

7 п - +125 X, не менее........................................ 5 мА

Время включения при t/j = 300 В, /ос.и = .ср.мАкс- dloc/dt= 25 А/мкс, ,пр,и= 1,2 А, dk,/dt= 1 A/mkg,

/у = 10 мкс, не более........................................... 3,2 мкс

Время задержки при Uz ~ 300 В, /ос, и - /ос, СР. МАКС /ос/dt= 25 А/мкс, jfip.n = 1.2 А, dk dt= 1 А/мкс,

fy = 10 мкс, не более........................................... 1,6 мкс

Время выключения при ц = 0,67 ic п dUJdt {dUJdt\, УоБР = 100 В,

/оси = /ос ср.мАкс. (tfc/t/Осп = 10 А/мкс,

7 п =+125 X, не более........................................ 20...63 мкс

Время обратного восстановления

МэБР.и ~ 100 В, /оси ~ 4с,Ср,МАКС

ihc/dtku = О А/мкс, 7п = +125 X,

не более............................................................. 2,8 мкс

Заряд обратного восстановления

при УоБри- 100 В, /ос , и fee, ср, МАКС

{d/oc/dt)cn = 10 А/мкс, ? = +125 X,

не более............................................................. 100 мкКл

Динамическое сопротивление в открытом состоянии при Тп = +125 X, не более:

ТБ171-160................................................... ,75мОм

ТБ171-200 ................................................... 1,05 мОм

Тепловое сопротивление переход-корпус,

не более............................................................. 0.12 Х/Вт

предельные эксплуатационные данные

Повторяющееся импульсное напряжение

в закрытом состоянии........................................ 500... 1100 В

НеПО8Т0рЯЮЩ лл.>1 итй^гЛоСпОс НомрЯЖепиб

в закрытом состоянии........................................ Ь^Ц^с.п

Максимально допустимое постоянное напряжение в закрытом состоянии............................. 0,6tt п

Повторяющееся импульсное обратное

напряжение........................................................ 500... 1100 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1Цжр,п

Постоянное обратное напряжение..................... 0,6t/o5P,ri

Постоянное обратное напряжение управления .................................................................. 5 В

Критическая скорость нарастания напряжения в закрытом состоянии при t/зс и = OfilUx. п

/2,==, Гп+ШХ........................................... 100...

500 В/мкс

Средний ток в открытом состоянии

при f= 50 Гц, = 180°, 7 к = +85 X:

2ТБ171-160 ................................................. 160 А

2ТБ171-200................................................. 200 А

Действующий ток в открытом состоянии

при f= 50 Гц, [5 = 180°, Гк = +85 X:

2ТБ171-160 ................................................. 251 А

2ТБ171-200 ................................................. 314 А

Ударный неповторяющийся ток в открытом

состоянии при Ц^р = О, tyt= 10 мс:

7-п = +25Х(для2ТБ171-160)..................... 4,4 кА

7 п = +25 X (для 2ТБ171-200)..................... 5 кА

Гп = +125 X (для 2ТБ171-160)................... 4 кА

Гп = +125Х(яля2ТБ171~200)................... 4,5 кА

Защитный показатель при Уобр = О, Д, = 10 мс,

Гп = +125 X:

2ТБ171-160 ................................................. 80 кА-с

2ТБ171-200 ................................................. 135 кА-с

Критическая скорость нарастания тока

в открытом состоянии при t4c и ~ зс.п

(х,к = 2/ос,сР.мАко cll,/dt- 1 А/мкс,

1...5 Гц, = 10 мкс, Гп-+125Х.................. 800 А/мкс

Минимально допустимый прямой импульсный

1 ок управления................................................... 0 А

Максимально допустимый прямой импульсный

ток управления................................................... 23 А

Температура перехода....................................... +125 С

TeMiiepdiypd кОрПуса.......................................... -60...+S5 с

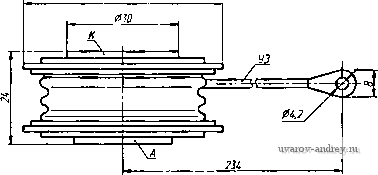

ТБ200, ТБ250

Тиристоры кремниевые диффузионные р-п-р-п. Предназначены для применения в качестве ключевых элементов в цепях постоянного и переменного токов частотой до 10 кГц преобразователей электроэнергии, где требуются малые времена включения и выключения, высокие скорости нарастания тока и напряжения. Выпускаются в металлокерамическом корпусе таблеточной конструкции. Анодом и катодом служат плоские основания. Обозначение типономинала и полярности силовых выводов приводится на корпусе и на бирке.

Масса не более 230 г.

Т6200. Т6250

Электрические параметры

Импульсное напряжение в открытом состоянии при /ос.и = 3,144,с,сР,мАкс. ii - 10 мс, не более:

ТБ200 ........................................................... 2,4 В

ТБ250 ........................................................... 2 В

Пороговое напряжение при 7 = +110 С,

не более:

ТБ200 ........................................................... 1,5 В

ТБ250 .......................................................... 1,2 В

Отпирающее постоянное напряжение управления при = 12 В, не более:

Гп--50-СЛот = 0,75А............................. 8 В

г +2S C,/,.с. = 0,35А............ \5В

; = +110ХЛ,от = 0,22А........................... 4 В

Неотпирающее постоянное напряжение

управления при Ух и = эс п = 5 кОм,

= +110 С, не менее........................................ 0,2 В

Повторяющийся импульсный ток в закрытом

состоянии при Use и - зс. п. - °°

= +110 Т., не более........................................ 30 мА

Ток удержания при /?у не более.................. 70 мА

Ток включения при ,пр,и - 2 А,

dly/dt- 5 А/мкс, ty - 10 мкс, не более.............. 0,5 мА

Обратный ток восстановления

при /обР,и ~ ЮО В, /ос и ~ .СР.МАКС

(d/o,/dt) = 40 А/мкс, Гп = +110 С, не более:

ТБ200........................................................... 140 А

ТБ250 ........................................................... 155 А

Отпирающийся постоянный ток управления

при i/зс = 12 В, не более:

Гп = -50Х.................................................. 0,75 А

Тп = +25 X.................................................. 0,35 А

Гп = +125Х................................................. 0,22 А

Неотпирающий постоянный ток управления

при и = зс, п. = 5 кОм, Гп = +110 °С,

не менее............................................................. 2 мА

Время включения при Uc, и = 300 В,

ос и ~ С. СР.МАКС- рр и ~ 20 В,

dly/dt~ 5 А/мкс, /?у = 5 Ом, й, = 10 мкс,

не более............................................................. 5 мкс

Время задержки при U-, и - 300 В, с,kx.,CP,МАКС ПР,и~20 В, dly/dt 5 А/мкс, /?у = 5 Ом, ty = 10 мкс,

не более............................................................. 1 мкс

Время выключения при t/jc ~ 0,67 Узе <iUJdt= (d/ac/dt)cu = Ю А/мкс,

ОБр.и - 100 В, 4с.и ~ /оССР.МАКС.

(tf<x:/Q)cn= 10 А/мкс, Гп = + 110°С,

не более............................................................ 20...50 мкс

Время обратного восстановления для групп по выкл при оБР.и = 100 в, г.и = -ЬссР.мАко (Qfef/okn = 10 А/мкс,

/г, - -г i 1u к nt: 1л) стг.

группа 5........................................................ 8,5 мкс

группа 6........................................................ 5 мкс

группа 7........................................................ 3,5 мкс

Заряд обратного восстановления

для групп Свыкл при УоБР. и = 100 В,

fec.K = /о.:.CP МАКС. (4г/о^)сп = Ю А/Мкс,

Гп = +110 С, не более:

ТБ200 группа 5............................................. 200 мкКл

ТБ250 группа 5............................................. 240 мкКл

ТБ200 группа 6............................................. 86 мкКл

ТБ250 группа 6............................................. 103 мкКл

ТБ2С0 группа 7............................................. 50 мкКл

ТБ250 группа 7............................................. 60 мкКл

Динамическое сопротивление в открытом

состоянии при Тп = +110 °С, не более:

ТБ200 ........................................................... 1,4 мОм

ТБ250 ........................................................... 0,92 мОм

Тепловое сопрютивление переход-корпус,

не более............................................................. 0,091 С/Вт

Тепловое сопротивление переход-анод,

не более............................................................. 0,16 °С/Вт

Тепловое сопротивление переход-катод,

не более............................................................. 0,21 Х/Вт

Тепловое сопротивление переход-среда,

не более............................................................. 0.57 С/Вт

Предельные эксллуатациоиные данные

Повторяющееся импульсное напряжение

в закрытом состоянин........................................ 300... 1200 В

Неповторяющееся импульсное напряжение

в закрытом состоянии........................................ 1-12/зс,п

Рабочее импульсное обратное напряжение....... 0,7tc.n

Максимально допустимое постоянное напряжение ft закрытом состоянин............................. 0,5

Повторяющееся импульсное обратное

напряжение........................................................ 300...1200 В

Неповторяющееся импульсное обратное

напряжение........................................................ 1.12Уобр.п

Рабочее импульсное обратное напряжение....... 0,7t/o№,n

Мз./гммяпкнп пппугтимпе погтпяннор обратное напряжение.................................................. O.Si/gp п

Критическая скорость нарастания напряжения в закрытом состоянии при U = 0,67 t/.c п.

/? = с , 7- = +110Х.......................................... 100...

1000 В/мкс

Максимально допустимое обратное постоянное напряжение управления..........................3 В

Максимально допустимый средний ток в oTKpbiTOM состоянии при f= 50 Гц, [i= 180°, Гк = +70 X:

ТБ200 ........................................................... 200 А

Т5250 ........................................................... 250 А

Максимально допустимый действующий ток в открытом состоянии при f= 50 Гц, j3 = 180\ Г, = +70 X:

ТБ200........................................................... 314 А

Т5250 ........................................................... 393 А

Ударный неповторяющийся ток в открытом

состоянии при и^р = 0, /ji = 10 мс,

7п = +110Х:

Т6200........................................................... 4500 А

ТБ250 ........................................................... 5000 А

Защитный показатель при Up = О,

?и = 10 мс, Гп = +110 X:

ТБ200 ........................................................... 101 кА-с

ТБ250 ........................................................... 125 кМс

Критическая скорость нарастания тока

в открытом состоянии при и = £/((-, п'

пг.и = 2 CP МАКС, f- 5 Гц, dl/c/r= 5 А/мкс,

fy=10MKC, Гп = +110Х..................................... 100;

200 А/мкс

Минимально допустимый прямой импульсный

ток управления................................................... 0,4 А

Максимально допустимый прямой импульсный

Ток управления................................................... 20 А

Температура перехода....................................... +110 X

Температура корпуса.......................................... ~50...+ 110 X

СОЧЕТАНИЕ КЛАССИФИКАЦИОННЫХ ПАРАМЕТРОВ ДЛЯ ТИПОНОМИНАЛОВ

Таблеточный корпус тиристора соединяется с охладителем с помощью прижимного устройства, обеспечивающего хороший электрический и тепловой контакт во всем диапазоне рабочих температур. Сборка тиристора с охладителями должна производиться в соответствии с инструкцией завода-изготовителя. Диаметр контактной поверхности должен быть не менее 40 мм, неплоскостность контактных поверхностей не более 0,03 мм, чистота обработки не хуже 1,25.

Зависимости импулЕ>сного гока в огкрытом состоянии от импульсного напряжения

-ТБ250

Зависимости импульсного тока в открытом состоянии от импульсного напряжения

в Oi Oi 0.6 08 I.Ofy.A

Зависимости иапряжемия управления от тока управления

0</,пр,1*,В

iO 20

О

к, ПР. . А

Зависимости прямого импульсного напряжения управления от им-лульсного тока управления

Зависимости импульсного отпира-кэщего тока управления от длительности импульса управления

1ы,0Т,ц/1ч ОТ.ИПягс) i

/у, КГ

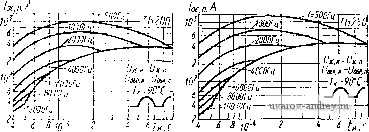

Зависимости повторя КЗ щ^ося тока в открытом состоянии от длительности импульса

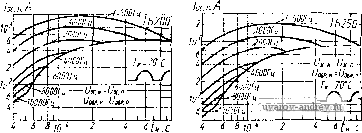

Зависимости повторяющегося тока в открытом состоянии от длительности импульса

Зависимости повторяющегося тока в открытом состоянии от длительности импульса

Зависимости повторяющегося тока в открытом состоянии от длительиости импульса

Зависимости повторяющегося тока в открытом состоянии от длительности импульса
